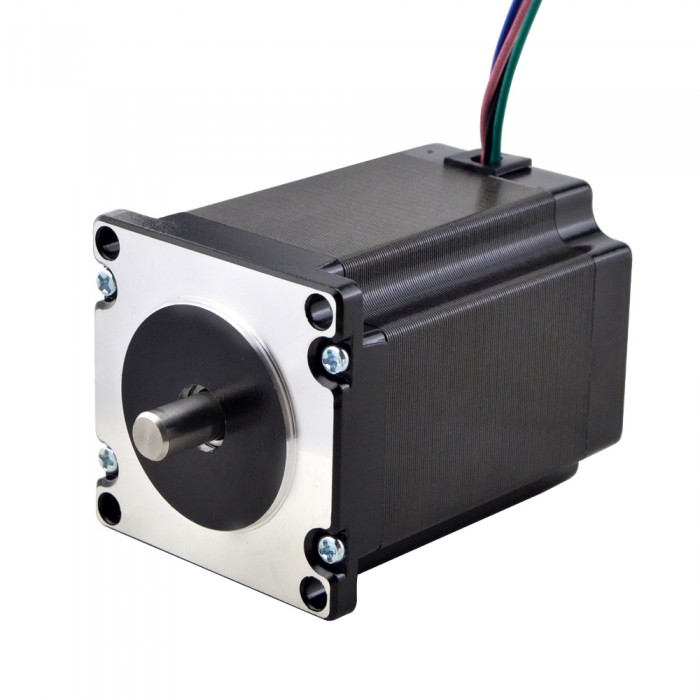

Motore passo-passo bipolare Nema 23 Albero corto 4 fili 1,89Nm 2,9A 57x57x76,5mm
Questo albero corto motore passo-passo Nema 23 con albero di lunghezza 13.5mm, dimensioni del motore 57x57x76mm. Ha 4 fili, ogni fase disegna 2.9A, con coppia di tenuta 1.89Nm (267.65oz.in).
Specifiche elettriche
- Numero di parte del produttore: 23HS30-2904S
- Tipo di motore: passo-passo bipolare
- Angolo di passo: 1,8Gradi
- Coppia di tenuta: 1.89Nm(267.65oz.in)
- Corrente nominale/fase: 2.9A
- Resistenza di fase: 1.13ohms
- Induttanza: 4.8mH ± 20%(1KHz)
Specifiche fisiche
- Dimensione del telaio: 57 x 57mm
- Lunghezza del corpo: 76mm
- Diametro dell'albero: Φ8mm
- Lunghezza dell'albero: 13.5mm
- Numero di fili di piombo: 4
- Lunghezza del piombo: 500mm
- Peso: 1.2kg
Connessione
A+
|
A-
|
B+
|
B-
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 23HS30-2904S.pdf
- Curva di coppia: 23HS30-2904S_Torque_Curve.pdf
- 23HS30-2904S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifica fisica | |
---|---|
Classificazione IP | 40 |
