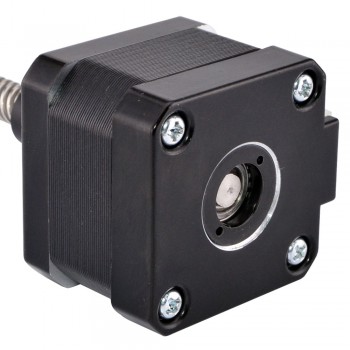

Motore passo-passo lineare esterno Nema 17 bipolare 1,8 gradi 12 V 0,4 A 26 Ncm Vite di comando 150 mm
Questo modello è il motore economico Attuatore lineare che ha denominato Nema 17 attuatore lineare External, la parte motore è 34 mm 1.8 gradi 0.4A motore passo-passo Nema 17. È stato integrato con un'asta filettata Tr8x4 da 150 mm e un dado POM si sposta lungo l'asta filettata.
Specifica Elettrica
- Codice Articolo del Costruttore: 17E13S0404DB-150RS(17LS13-0404E-150H)
- Tipo di motore: External
- Angolo di passo: 1,8 gradi
- Spinta minima: 6.3N(300pps)
- Corrente/fase nominale: 0.4A
- Resistenza di fase: 30ohms
- Tensione nominale: 12V
- Induttanza: 37mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 42 x 42mm
- Altezza del motore: 34mm
- Lunghezza della vite di piombo: 150mm(5.9055")
- Diametro della vite di piombo: Φ8mm(0.315")
- Risoluzione/Passo: 0.02mm(0.0007874")
- Passo Vite: 4mm(0.1575")
- Numero di cavi: 4
- Lunghezza del cavo: 400mm
- Peso: 400g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Grigio
|
Giallo
|
Verde
|
Risorse
- Scheda tecnica completa: 17LS13-0404E-150H.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 26 |
| Coppia di tenuta (oz.in) | 36.8 |
| Induttanza(mH) | 37 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 30 |
| Corrente nominale (A) | 0.4 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 34 |
| Diametro vite di comando(mm) | 8 |
| Lunghezza vite di comando(mm) | 150 |
| Passo Vite(mm) | 4 |
| Risoluzione/Passo(mm) | 0.02 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 400 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
