Nema 17 Attuatore lineare motore passo-passo non prigioniero 1,8 gradi 12V 26Ncm Vite di comando 100mm
- Manuali e documentazione: Scheda tecnica completa:
Nema 17 Attuatore lineare motore passo-passo non prigioniero 1,8 gradi 12V 26Ncm Vite di comando 100mm

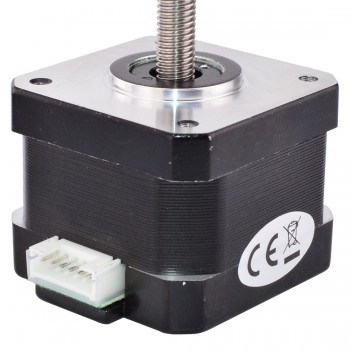

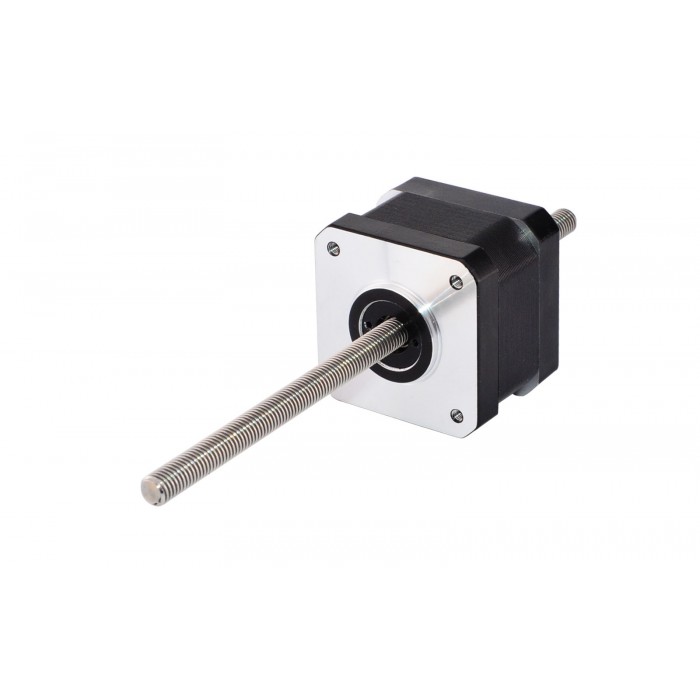

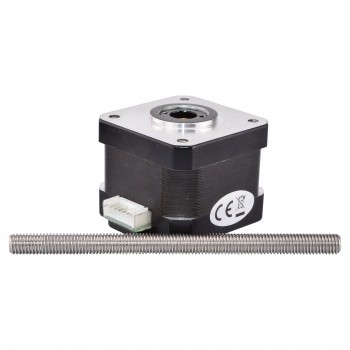

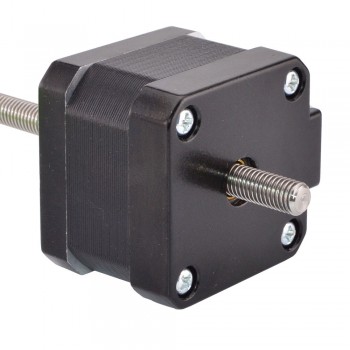

Questo modello è il motore economico Attuatore lineare che ha denominato Nema 17 attuatore lineare Non-prigioniero, era composto da 34 mm motore passo-passo Nema 17 da 1.8 mm e vite lineare Tr6.35x2 da 100 mm di lunghezza.
Specifica Elettrica
Codice Articolo del Costruttore: 17N13S0404AF-100RS(17LS13-0404N-100D)
Tipo di motore: Non-prigioniero
Angolo di passo: 1,8 gradi
Spinta minima: 1N(300pps)
Corrente/fase nominale: 0.4A
Resistenza di fase: 30ohms
Tensione nominale: 12V
Induttanza: 37mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 34mm
Lunghezza della vite di piombo: 100mm(3.937")
Diametro della vite di piombo: Φ6.35mm(0.25")
Risoluzione/Passo: 0.01mm(0.0003937")
Passo Vite: 2mm(0.0787")
Numero di cavi: 4
Lunghezza del cavo: 400mm
Peso: 400g

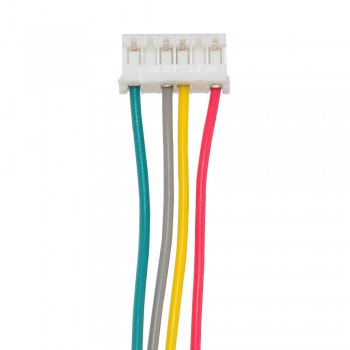

Connessione
| A+ | A- | B+ | B- |
| Rosso | Grigio | Giallo | Verde |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 26 |
| Coppia di tenuta (oz.in) | 36.8 |
| Induttanza(mH) | 37 |
| Tipo di motore | Non-prigioniero |
| Resistenza di fase(ohm) | 30 |
| Corrente nominale (A) | 0.4 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 34 |
| Diametro vite di comando(mm) | 6.35 |
| Lunghezza vite di comando(mm) | 100 |
| Passo Vite(mm) | 2 |
| Risoluzione/Passo(mm) | 0.01 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 400 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
