Motore passo-passo lineare esterno Nema 17 bipolare 1,8 gradi 2,8 V 1,68 A 44 Ncm Vite di comando 200 mm
- Manuali e documentazione: Scheda tecnica completa:
Motore passo-passo lineare esterno Nema 17 bipolare 1,8 gradi 2,8 V 1,68 A 44 Ncm Vite di comando 200 mm

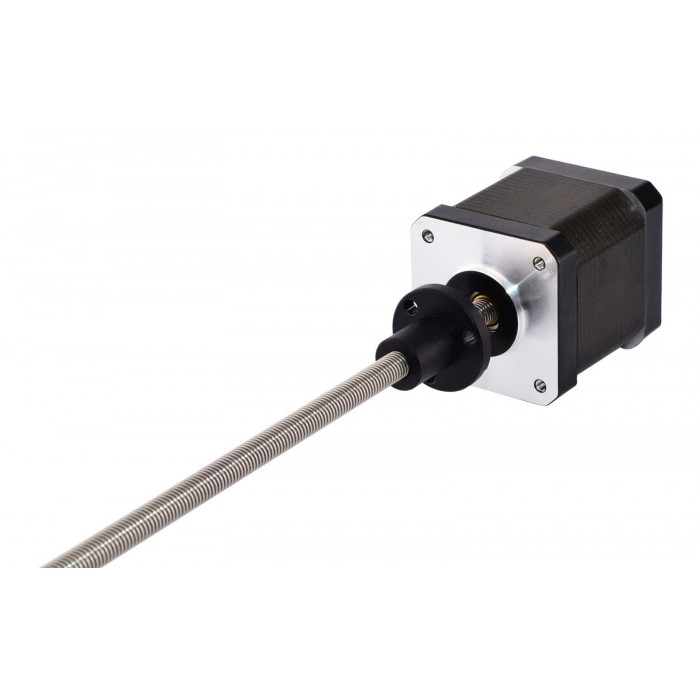

Questo modello è il motore economico Attuatore lineare che ha denominato Nema 17 Attuatore lineare esterno, la parte motore è 48 mm 1,8 gradi 1,66 Nema 17 motore passo-passo. È stato integrato con un'asta filettata da 200mm Tr6.35x2 e un dado POM si sposta lungo la barra filettata.
Specifica Elettrica
Codice Articolo del Costruttore: 17E19S1684AF-200RS(17LS19-1684E-200D)
Tipo di motore: Esterno
Angolo di passo: 1,8 gradi
Coppia di tenuta: 44Ncm(62.31once pollici)
Corrente/fase nominale: 1.68A
Resistenza di fase: 1.65ohms
Tensione nominale: 2.8V
Induttanza: 3mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 42 x 42mm
Altezza del motore: 48mm
Lunghezza della vite di piombo: 200mm(7.874")
Diametro della vite di piombo: Φ6.35mm(0.25")
Risoluzione/Passo: 0.01mm(0.0003937")
Passo Vite/Revolution: 2mm(0.0787")
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 400g
Connessione
| A+ | A- | B+ | B- |
| Rosso | Grigio | Giallo | Verde |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 44 |
| Coppia di tenuta (oz.in) | 62.3 |
| Induttanza(mH) | 2.8 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 1.65 |
| Corrente nominale (A) | 1.68 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 48 |
| Diametro vite di comando(mm) | 6.35 |
| Lunghezza vite di comando(mm) | 200 |
| Passo Vite(mm) | 2 |
| Risoluzione/Passo(mm) | 0.01 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
