Attuatore lineare esterno Nema 23 bipolare 1,2 Nm 2,0 A 7,2 V 1,8 gradi 2 A Vite di comando 300 mm 4 fili
- Manuali e documentazione: Scheda tecnica completa:
Attuatore lineare esterno Nema 23 bipolare 1,2 Nm 2,0 A 7,2 V 1,8 gradi 2 A Vite di comando 300 mm 4 fili

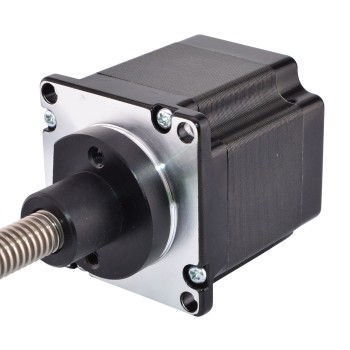

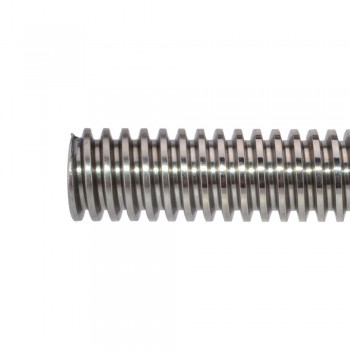

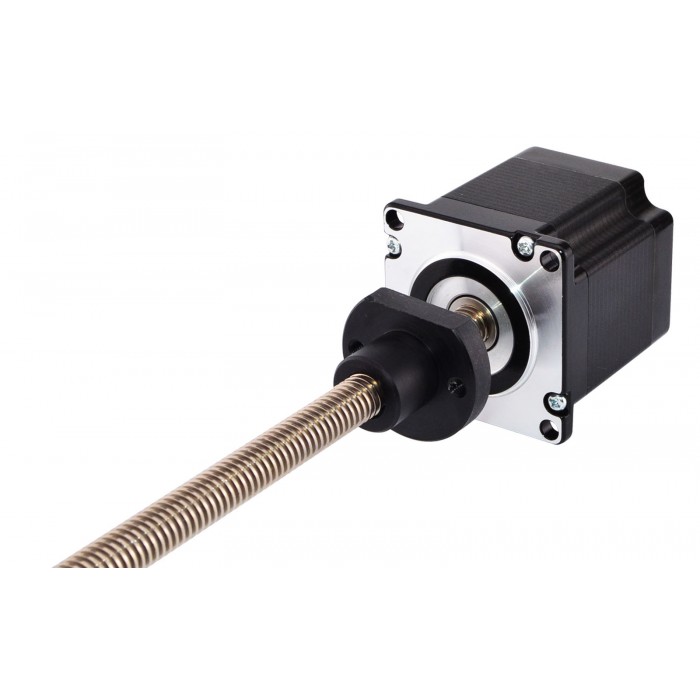

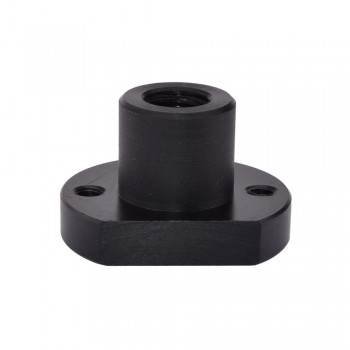

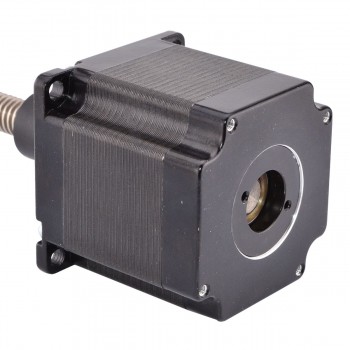

Questo modello è il motore economico Attuatore lineare che ha denominato Nema 23 Attuatore lineare esterno, la parte motore è 56mm 1.8 gradi 2A Nema 23 motore passo-passo. È stato integrato con un'asta filettata Tr11x2 da 300 mm e un dado POM si sposta lungo l'asta filettata.
Specifica Elettrica
Codice Articolo del Costruttore: 23E22S2004AJ-300RS(23LS22-2004E-300T)
Tipo di motore: Esterno
Coppia di tenuta: 1.2Nm
Corrente/fase nominale: 2.0A
Resistenza di fase: 3.6ohms
Tensione nominale: 7.2V
Induttanza: 12mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 57 x 57mm
Altezza del motore: 56mm
Lunghezza della vite di piombo: 300mm(11.811")
Diametro della vite di piombo: Φ11mm(0.433")
Risoluzione/Passo: 0.01mm(0.0003937")
Passo Vite/Revolution: 2mm(0.0787")
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 650g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 120 |
| Coppia di tenuta (oz.in) | 170 |
| Induttanza(mH) | 12 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 3.6 |
| Corrente nominale (A) | 2 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 56 |
| Diametro vite di comando(mm) | 11 |
| Lunghezza vite di comando(mm) | 300 |
| Passo Vite(mm) | 2 |
| Risoluzione/Passo(mm) | 0.01 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Dimensioni telaio(mm) | Nema 23 (57 x 57) |
