Attuatore lineare motore passo-passo Nema 23 0,7Nm 1,8 gradi 2A 3,26V Vite di rotazione cavo 300mm

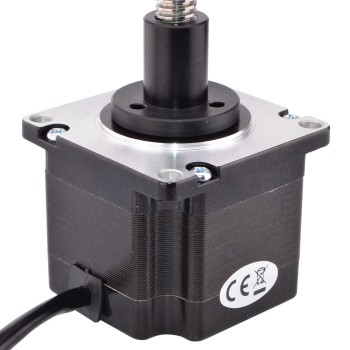

Questo modello è il motore economico Attuatore lineare denominato Nema 23, attuatore lineare External, la parte del motore è un motore passo-passo Nema 23 da 1,8 mm e 1,8 mm. È stato integrato con un'asta filettata Tr10x2 da 300 mm e un dado POM si sposta lungo la barra filettata.
Specifica Elettrica
- Codice Articolo del Costruttore: 23E18S2004AH-300RS(23LS18-2004E-300N)
- Tipo di motore: External
- Coppia di tenuta: 0.7Nm
- Corrente/fase nominale: 2.0A
- Resistenza di fase: 1.63ohms
- Tensione nominale: 3.26V
- Induttanza: 5.8mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 57 x 57mm
- Altezza del motore: 45mm
- Lunghezza della vite di piombo: 300mm(11.811")
- Diametro della vite di piombo: Φ10mm(0.3937")
- Risoluzione/Passo: 0.01mm(0.0003937")
- Passo Vite/Revolution: 2mm(0.0787")
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
- Peso: 650g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 23LS18-2004E-300N.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 70 |
| Coppia di tenuta (oz.in) | 99 |
| Induttanza(mH) | 5.8 |
| Tipo di motore | Esterno |
| Resistenza di fase(ohm) | 1.63 |
| Corrente nominale (A) | 2 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 45 |
| Diametro vite di comando(mm) | 10 |
| Lunghezza vite di comando(mm) | 300 |
| Passo Vite(mm) | 2 |
| Risoluzione/Passo(mm) | 0.01 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Dimensioni telaio(mm) | Nema 23 (57 x 57) |
