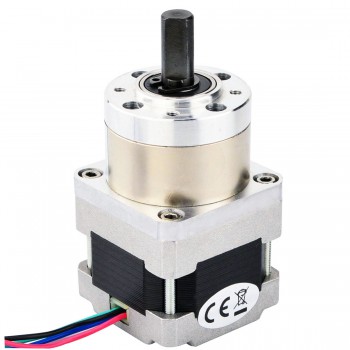

Motore passo-passo Nema 16 bipolare Lunghezza=33mm 22Ncm 0,35 gradi 0,6A 9V con riduttore epicicloidale 5:1
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Motore passo-passo Nema 16 bipolare Lunghezza=33mm 22Ncm 0,35 gradi 0,6A 9V con riduttore epicicloidale 5:1
Questo motore passo-passo Nema 16 con corpo da 33mm e corrente nominale 0.6A, integrava un riduttore epicicloidale 5.18: 1 Rapporto di riduzione.
Specifica Elettrica
Codice Articolo del Costruttore: 16HS13-0604S-PG5
Tipo di motore: Bipolare
Angolo di passo: 0,35 Gradi
Tenuta della coppia senza cambio: 22Ncm(31.15once pollici)
Corrente/fase nominale: 0.6A
Resistenza di fase: 15ohms
Induttanza: 16mH ± 20%(1KHz)
Specifiche del cambio
Tipo di Riduttore: Planetario
Rapporto di riduzione: 5.18: 1
Efficienza: 90%
Gioco a vuoto: <=3 Gradi
Momento ammissibile di coppia: 3Nm(424.83once pollici)
Momento ammissibile di coppia: 5Nm(708.06once pollici)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N
Specifica Fisica
Dimensione telaio: 39 x 39mm
Altezza del motore: 34mm
Lunghezza del cambio: 27.3mm
Diametro dell'asse: Φ8mm
Lunghezza asta: 20mm
Lunghezza taglio a D: 15mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 340g
Connessione
A+ | A- | B+ | B- |
Nero | Verde | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche del cambio | |
---|---|
Gioco a vuoto(Max.°) | 1 |
Efficienza | 90% |
Rapporto di cambio | 5.18:1 |
Lunghezza del cambio(mm) | 27.3 |
Tipo di Riduttore | Planetario |
Massimo.Coppia ammissibile(Ncm) | 200 |
Massimo.Coppia ammissibile(oz.in) | 283.2 |
Momento Coppia ammissibile(Ncm) | 566.4 |
Carico assiale massimo dell'albero(N) | 50 |
Carico radiale massimo dell'albero(N) | 100 |
Specifiche del motore | |
Induttanza(mH) | 16 |
Lunghezza cavo(mm) | 500 |
Dimensione della cornice | Nema 16 |
Numero di cavo | 4 |
Resistenza di fase(ohm) | 15 |
Corrente nominale (A) | 0.6 |
Diametro albero(mm) | 8 |
Lunghezza dell'albero(mm) | 20 |
Bipolare/Unipolare | Bipolare |
Coppia di tenuta senza cambio(Ncm) | 22 |
Coppia di tenuta senza cambio(oz.in) | 31.2 |
Lunghezza motore(mm) | 34 |
Albero singolo/Albero doppio | Albero singolo |
Tipo di albero | Taglio a D |
Specifica fisica | |
Peso(g) | 500 |
