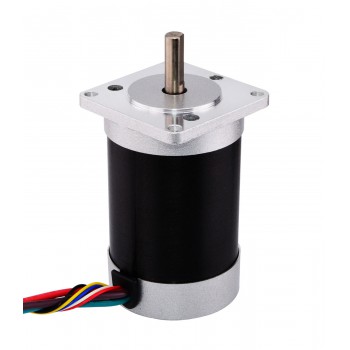

Motore BLDC 24V 3500RPM 0.6Nm 220W 14.0A Ф57x89mm 57BLR Motore CC senza spazzole
Specifica Elettrica
- Codice Articolo del Costruttore: 57BLR90-24-01
- Fase: 3
- Poli: 4
- Tensione nominale: 24V
- Velocità nominale: 3500±10%RPM
- Coppia nominale: 0.6Nm(84.97oz.in)
- Corrente nominale: 14±10%A
- Potenza nominale: 220W
- Classe di isolamento: Class B
- Resistenza di isolamento: 100MΩ Min @500VDC
- Test di resistenza dielettrica: 500VAC per 1 minuto
Specifica Fisica
- Dimensione telaio: Φ57mm
- Altezza del motore: 89.1mm
- Diametro dell'asse: Φ8mm
- Lunghezza asta: 25mm
- Tipo di albero: D-cut
- D-cut Lunghezza: 20mm
- Numero di cavi: 8
- Lunghezza del cavo: 300mm
- Tipo di cuscinetto: NMB Ball Bearing, C3
- Peso: 1kg
Connessione
U | V | W | +5V | GND | A | B | C |
Arancia | Verde | Marrone | Rosso | Nero | Giallo | Bianco | Blu |
Risorse
- Scheda tecnica completa: 57BLR90-24-01.pdf
- 57BLR90-24-01.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
BLDC Motor Specification | |
---|---|
Tipo di cuscinetto | Cuscinetto a sfere NMB, C3 |
Classe di isolamento | Classe B |
Numero di cavo | 8 |
Numero di fasi | 3 |
Numero di poli | 4 |
Corrente nominale(A) | 14 |
Potenza nominale(W) | 220 |
Velocità nominale(rpm) | 3500±10% |
Coppia nominale(Nm) | 0.6 |
Coppia nominale(oz.in) | 84.97 |
Tensione nominale(V) | 24 |
Tipo di sensore | Sensore Hall |
Diametro albero(mm) | 8 |
Lunghezza dell'albero(mm) | 25 |
Dimensioni flangia(mm) | Ф57 |
Lunghezza del corpo(mm) | 89.1 |
Specifica fisica | |
Peso(g) | 1000 |
