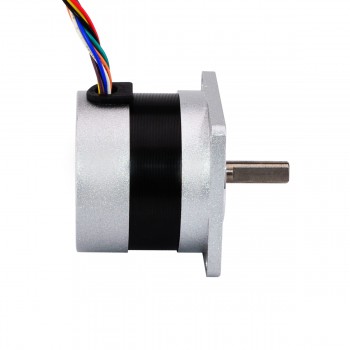

Motore 36V BLDC 4000RPM 0.11Nm 46W 2.0A Ф57x49mm 57BLR Motore CC senza spazzole
Specifica Elettrica
- Codice Articolo del Costruttore: 57BLR50-36-01
- Fase: 3
- Poli: 4
- Tensione nominale: 36V
- Velocità nominale: 4000±10%RPM
- Coppia nominale: 0.11Nm(15.58oz.in)
- Corrente nominale: 2±10%A
- Potenza nominale: 46W
- Classe di isolamento: Class B
- Resistenza di isolamento: 100MΩ Min @500VDC
- Test di resistenza dielettrica: 500VAC per 1 minuto
Specifica Fisica
- Dimensione telaio: Φ57mm
- Altezza del motore: 49.1mm
- Diametro dell'asse: Φ8mm
- Lunghezza asta: 25mm
- Tipo di albero: D-cut
- D-cut Lunghezza: 20mm
- Numero di cavi: 8
- Lunghezza del cavo: 300mm
- Tipo di cuscinetto: NMB Ball Bearing, C3
- Peso: 0.44kg
Connessione
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
Arancia
|
Verde
|
Marrone
|
Rosso
|
Nero
|
Giallo
|
Bianco
|
Blu
|
Risorse
- Scheda tecnica completa: 57BLR50-36-01.pdf
- 57BLR50-36-01.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
BLDC Motor Specification | |
---|---|
Tipo di cuscinetto | Cuscinetto a sfere NMB, C3 |
Classe di isolamento | Classe B |
Numero di cavo | 8 |
Numero di fasi | 3 |
Numero di poli | 4 |
Corrente nominale(A) | 2 |
Potenza nominale(W) | 46 |
Velocità nominale(rpm) | 4000±10% |
Coppia nominale(Nm) | 0.11 |
Coppia nominale(oz.in) | 15.58 |
Tensione nominale(V) | 36 |
Tipo di sensore | Sensore Hall |
Diametro albero(mm) | 8 |
Lunghezza dell'albero(mm) | 25 |
Dimensioni flangia(mm) | Ф57 |
Lunghezza del corpo(mm) | 49.1 |
Specifica fisica | |
Peso(g) | 500 |
