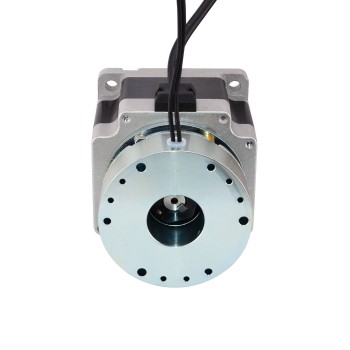

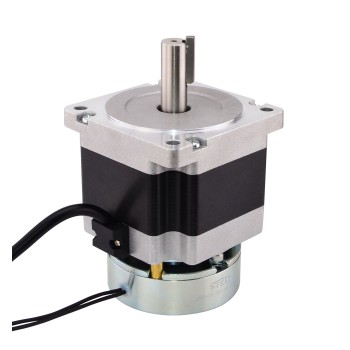

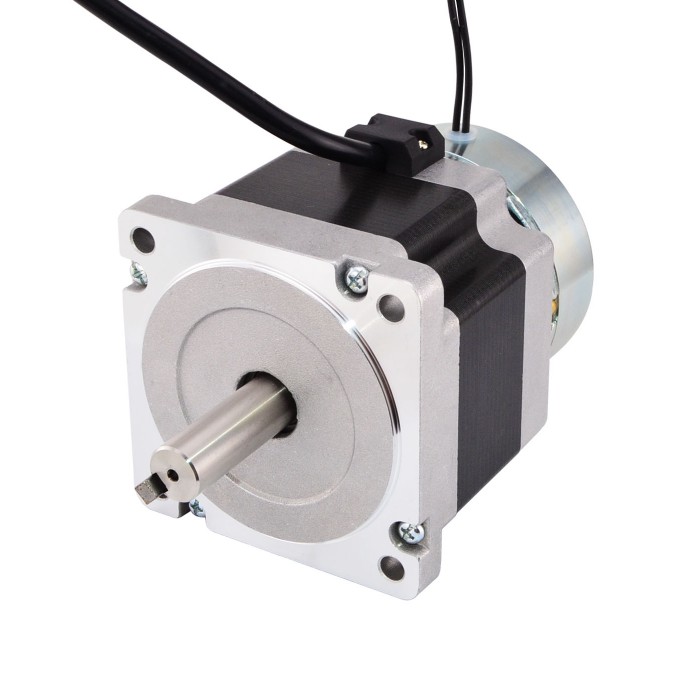

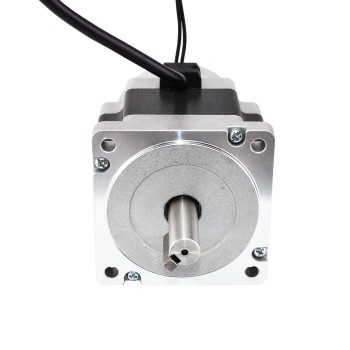

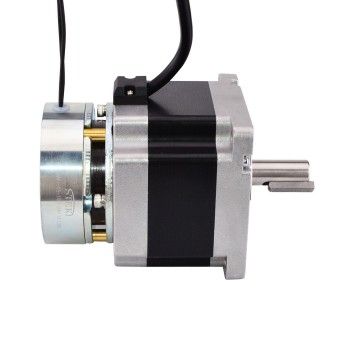

Motore passo-passo Nema 34 bipolare 1,8 gradi 3,4 Nm 4,0 A 2,8 V con albero chiavetta freno
Specifiche del motore
- Codice Articolo del Costruttore: 34HS27-4004D-B400
- Tipo di motore: passo-passo bipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta:3.4Nm(481oz.in)
- Corrente/fase nominale: 4.0A
- Tensione nominale: 2.8V
- Resistenza di fase: 0.7ohms
- Induttanza: 4.4mH ± 20%(1KHz)
- Dimensione telaio: 86 x 86mm
- Altezza del motore: 68mm
- Diametro dell'asse: Φ14mm
- Lunghezza dell'albero: 37mm
- Key-way Lunghezza: 25mm
- Numero di contatti: 4
- Lunghezza del cavo: 500mm
- Peso: 3.13kg
Specifiche del freno
- Tipo di freno: non eccitato
- Coppia di attrito statico: 4Nm(566.4oz.in)
- Momento d'inerzia: 23x10-6 kg.cm2
- Tensione nominale : 24V
- Energia: 13W
- Classe di resistenza al calore: F
- Max. Velocità: 5000rpm
- Peso: 0.8kg
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Nero
|
Giallo
|
Blu
|
Risorse
- Scheda tecnica completa: 34HS27-4004D-B400.pdf
- Scheda tecnica freno: SWB-05.pdf
- 34HS27-4004D-B400.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Angolo di passo(°) | 1.8 |
| Lunghezza del corpo(mm) | 68 |
| Coppia di tenuta (Ncm) | 340 |
| Coppia di tenuta (oz.in) | 481.5 |
| Induttanza(mH) | 4.4 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 34 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 0.7 |
| Corrente nominale (A) | 4 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Bipolare/Unipolare | Bipolare |
| Specifiche del freno | |
| Heat-resistance Class | F |
| Max. Speed(rpm) | 5000 |
| Momento d'inerzia(kg.cm2) | 23x10-6 |
| Potenza(W) | 13 |
| Coppia di attrito statico(Nm) | 4 |
| Coppia di attrito statico(oz.in) | 566 |
| Tensione di guida(V) | 24 |
