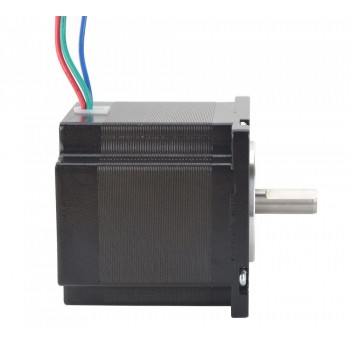

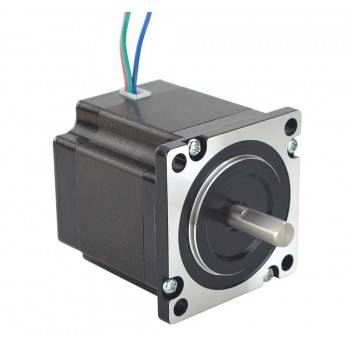

P Series Nema 23 Motore passo-passo trifase 1,2 gradi 5,5 A 1 Nm 57 x 57 mm Albero con taglio a D 3 fili
Specifica Elettrica
- Codice Articolo del Costruttore: 23HT22-5503S
- Numero di fasi: 3
- Angolo di passo: 1,2 Gradi
- Coppia di tenuta: 1 Nm(141.64 oz.in)
- Corrente/fase nominale: 5.5 A
- Resistenza di fase: 0.45 ohms
- Induttanza: 0.98 mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 57 x 57 mm
- Altezza del motore: 55.5 mm
- Diametro dell'asse: Φ8 mm
- Lunghezza asta: 21 mm
- D-cut Lunghezza: 15 mm
- Lunghezza del cavo: 500 mm
- Peso: 0.72 kg
Connessione
|
U
|
V
|
W
|
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 23HT22-5503S.pdf
- Curva di coppia: 23HT22-5503S Torque Curve.pdf
- 23HT22-5503S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Coppia di tenuta (Ncm) | 100 |
| Coppia di tenuta (oz.in) | 141.64 |
| Induttanza(mH) | 0.98 |
| Resistenza di fase(ohm) | 0.45 |
| Corrente nominale (A) | 5.5 |
| Angolo di passo(°) | 1.2 |
| Numero di fasi | 3 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 55.5 |
| Dimensioni telaio(mm) | 57*57 |
| Lunghezza cavo(mm) | 500 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 21 |
| Peso(g) | 720 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
