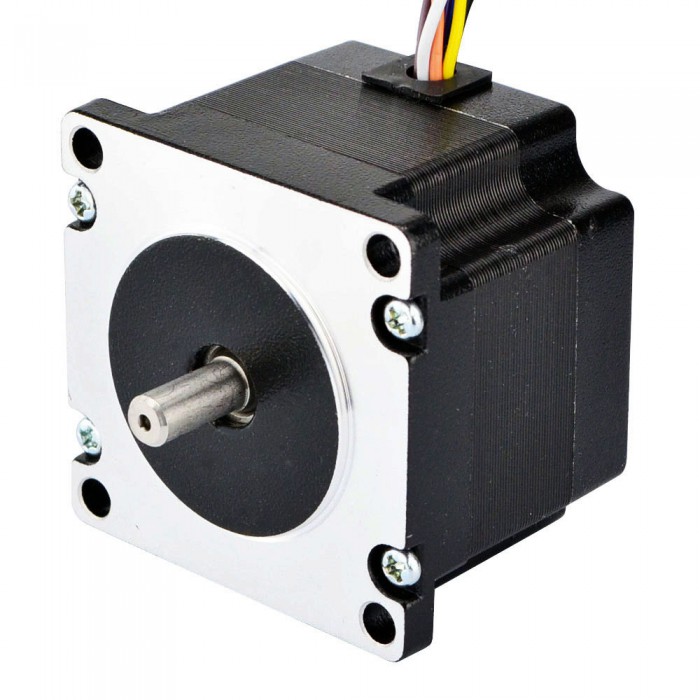

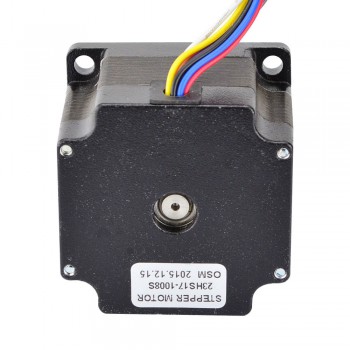

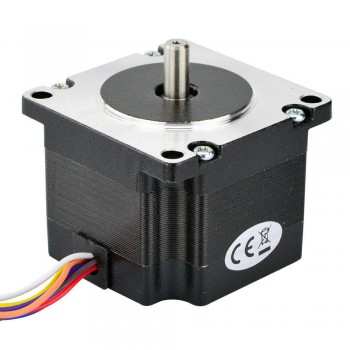

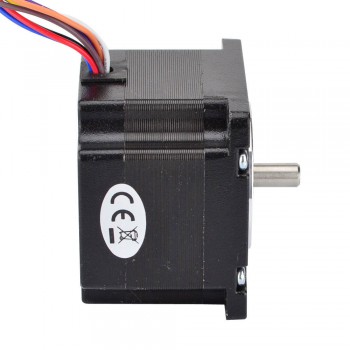

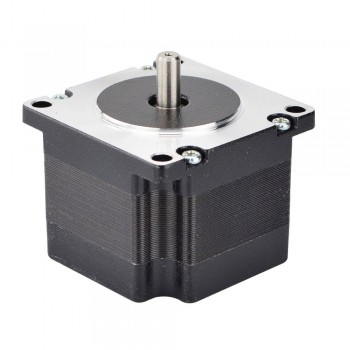

Motore passo-passo Nema 23 bipolare 1,8 gradi 0,6 Nm 1,4 A 4,1 V 57 x 57 x 44 mm 8 fili
- Manuali e documentazione: Scheda tecnica completa:
Motore passo-passo Nema 23 bipolare 1,8 gradi 0,6 Nm 1,4 A 4,1 V 57 x 57 x 44 mm 8 fili
Questo motore passo-passo Nema 23 con angolo di passo di 1,8 gradi e dimensioni 57x57x44 mm. Ha 8 fili, che hanno tre opzioni di connessione: unipolare o bipolare (seriale) o bipolare (parallelo), puoi scegliere qualsiasi tipo come desideri. La sua coppia di tenuta raggiunge 0.43Nm(61once pollici) con connessione unipolare e 0.6Nm(85once pollici) con connessione bipolare.
Specifiche elettriche:
Codice produttore: 23HS17-1008S
Tipo di motore: unipolare/bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta (bipolare): 0,6 Nm (85 once in)
Coppia di tenuta (unipolare): 0,43 Nm (61once pollici)
Corrente nominale (seriale bipolare): 0,7 A
Corrente nominale (bipolare parallelo): 1,4 A
Corrente nominale (unipolare): 1,0 A
Resistenza di fase (seriale bipolare): 11,4 ohm
Resistenza di fase (bipolare parallelo): 2,9 ohm
Resistenza di fase (unipolare): 5,7 ohm
Induttanza (seriale bipolare): 22,0 mH ± 20% (1 KHz)
Induttanza (bipolare parallelo): 5,5 mH ± 20% (1 KHz)
Induttanza (unipolare): 5,5 mH ± 20% (1 KHz);
Specifica fisica:
Dimensioni della cornice: 57 x 57 mm
Lunghezza del corpo: 44 mm
Diametro albero: Φ6,35 mm
Lunghezza dell'albero: 12,7 mm
Numero di cavi: 8
Lunghezza cavo: 305 mm
Peso: 500 g;
Connessione
A+ | A- | C- | C+ | B+ | B- | D- | D+ |
Nero | Bianco | BRN | Arancia | Rosso | PUR | Blu | Giallo |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche elettriche | |
---|---|
Bipolare/Unipolare | Bipolare/Unipolare |
Coppia di tenuta (Ncm) | 60 |
Coppia di tenuta (oz.in) | 85 |
Induttanza(mH) | 5.5 |
Resistenza di fase(ohm) | 2.9 |
Corrente nominale (A) | 1.4 |
Angolo di passo(°) | 1.8 |
Specifica fisica | |
Lunghezza del corpo(mm) | 44 |
Dimensioni telaio(mm) | 57x57 |
Albero singolo/Albero doppio | Albero singolo |
Tipo di albero | O |
Diametro albero(mm) | 6.35 |
Lunghezza dell'albero(mm) | 14.3 |
Numero di cavo | 8 |
Lunghezza cavo(mm) | 305 |
Peso(g) | 500 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
