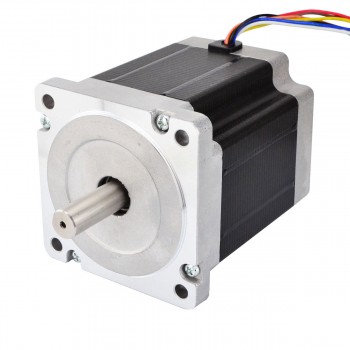

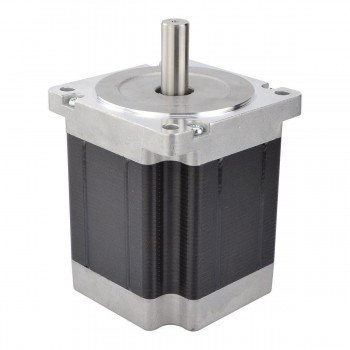

Motore passo-passo Nema 34 CNC bipolare 1,8 gradi 7,07 Nm 86x86x98mm albero con taglio a D 8 fili
Questo nema 34 motore passo-passo cnc con dimensioni 86x86x98mm. Ha 8 fili, che hanno tre opzioni di connessione: Unipolare o Bipolare (seriale) o Bipolare (parallela), è possibile scegliere qualsiasi tipo come si desidera. La coppia di tenuta raggiunge 5Nm (708oz.in) con Unipolare Connessione e 7.07Nm (1001oz.in) con Connessione Bipolare.
Specifica Elettrica
- Codice Articolo del Costruttore: 34HS38-3008S
- Tipo di motore: Bipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta（Unipolare）: 5Nm(708oz.in)
- Coppia di tenuta（Bipolare）: 7.07Nm(1001oz.in)
- Corrente/fase nominale（Unipolare）: 3.0A
- Corrente/fase nominale（Bipolare seriale）: 2.12A
- Corrente/fase nominale（Unipolare Parallelo）: 4.24A
- Resistenza di fase(Unipolare): 1.6ohms
- Resistenza di fase(Bipolare seriale): 3.2ohms
- Resistenza di fase(Bipolare Parallelo): 0.8ohms
- Induttanza(Unipolare): 8.0mH ± 20%(1KHz)
- Induttanza(Bipolare seriale): 32.0mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 86 x 86mm
- Altezza del motore: 98mm
- Diametro dell'asse: Φ12.7mm
- Lunghezza asta: 32mm
- D-cut Lunghezza: 25mm
- Numero di cavi: 8
- Lunghezza del cavo: 500mm
- Peso: 3.13kg
Connessione
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Blu
|
Nero
|
Bianco
|
Arancia
|
Rosso
|
Verde
|
Giallo
|
BRN
|
Risorse
- Scheda tecnica completa: 34HS38-3008S.pdf
- Curva di coppia: 34HS38-3008S Torque Curve.pdf
- 34HS38-3008S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare/Unipolare |
| Coppia di tenuta (Ncm) | 707 |
| Coppia di tenuta (oz.in) | 1001 |
| Induttanza(mH) | 8 |
| Resistenza di fase(ohm) | 0.8 |
| Corrente nominale (A) | 4.24 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 98 |
| Dimensioni telaio(mm) | 86x86 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | D-Cut |
| Diametro albero(mm) | 12.7 |
| Lunghezza dell'albero(mm) | 32 |
| Numero di cavo | 8 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 3130 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
