Riduttore epicicloidale serie TQMG Gioco 20:1 50 minuto d'arco per motore passo-passo Nema 23 con albero da 8 mm Motore e servomotore BLDC

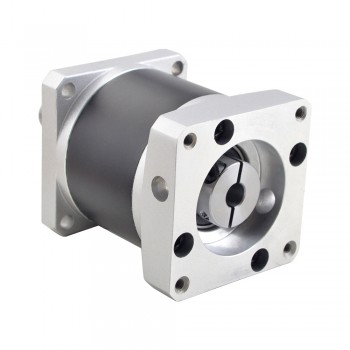

Questo riduttore planetario di precisione appartiene alla serie TQMG, con rapporto di trasmissione 20:1 e un gioco massimo di 50minuto d'arco. A differenza degli ingranaggi in acciaio della serie TQEG, gli ingranaggi della serie TQMG sono fatti di metallurgia delle polveri.
Questo riduttore planetario in linea è dotato di un accoppiamento dell'albero d'ingresso che può essere abbinato al motore passo-passo Nema 23 con albero corto standard da 8 mm, al motore brushless dc e al motore brushed dc.
Uno dei motori abbinabili è 23HS30-2904S, per altri motori, si prega di contattare il nostro supporto tecnico per personalizzare l'albero motore.
I riduttori della serie TQMG sono adatti solo per motori ad albero corto con una lunghezza dell'albero di 9,5-13,5 mm.
Specifiche del riduttore
Numero di parte del produttore: TQMG23-G20-D8
Tipo di riduttore: Planetario
Rapporto di trasmissione: 20:1
Efficienza: 90%
Gioco a vuoto: <=50minuti d'arco
Coppia massima ammissibile: 25Nm(221.27lb-in)
Rumore: <=60dB
Valutazione impermeabile: IP54
Aspettativa di vita: 20.000 ore
Specifiche fisiche
Dimensione del telaio: 57 x 57mm
Lunghezza del cambio: 68mm
Tipo di albero di uscita: Modo chiave
Diametro dell'albero di uscita: Φ14mm
Lunghezza dell'albero di uscita: 34mm
Diametro dell'albero di ingresso: Φ8mm
Lunghezza dell'albero di ingresso: 13.5mm
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifica fisica | |
---|---|
Dimensioni telaio(mm) | 57 x 57 |
Peso(g) | 820 |
Lunghezza del cambio(mm) | 55.5 |
Diametro albero di ingresso(mm) | 8 |
Lunghezza albero di ingresso(mm) | 13.5 |
Diametro dell'albero di uscita(mm) | 14 |
Lunghezza albero di uscita(mm) | 34 |
Misura per il motore | Nema 23 |
Tipo di Riduttore | Serie PLM |
Rapporto di cambio | 20 |
Tipologia di prodotto | GEARBOX |
Tipo di albero di uscita | Albero chiavetta |
Gioco a vuoto | <=30minuti d'arco |
