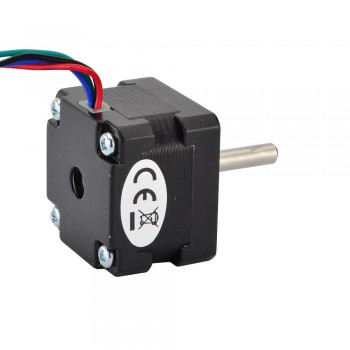

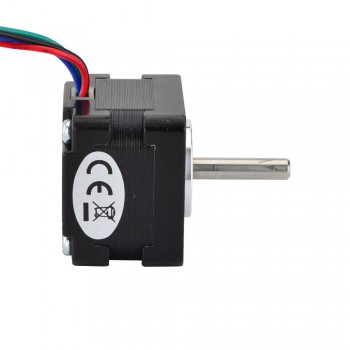

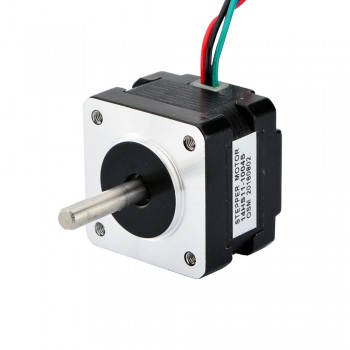

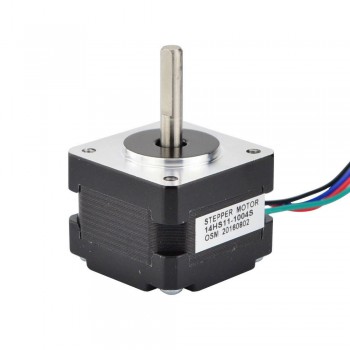

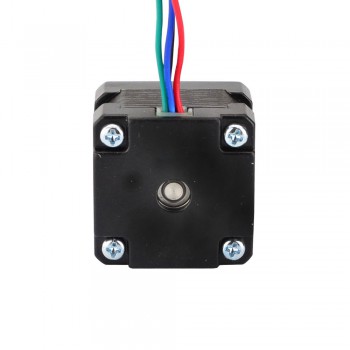

Motore passo-passo Nema 14 bipolare 1,8 gradi 12,5 Ncm 1 A 3,5 V 35 x 35 x 28 mm 4 fili
Questo motore passo-passo Nema 14 Bipolare con Angolo di passo 1,8 gradi e dimensioni 35x35x28mm. Ha 4 fili, ogni fase disegna 1 A a 3,5 V, con Coppia di tenuta 12,5 Ncm (17.7oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 14HS11-1004S
- Tipo di motore: Bipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 12.5Ncm(17.7oz.in)
- Corrente/fase nominale: 1.0A
- Resistenza di fase: 3.5ohms
- Induttanza: 3.5mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 35 x 35mm
- Altezza del motore: 28mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta: 24mm
- D-cut Lunghezza: 15mm
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso: 120g
Connessione
| A+ | A- | B+ | B- |
| Nero | Verde | Rosso | Blu |
Risorse
- Scheda tecnica completa: 14HS11-1004S.pdf
- Curva di coppia: 14HS11-1004S Torque Curve.pdf
- 14HS11-1004S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 12.5 |
| Coppia di tenuta (oz.in) | 17.7 |
| Induttanza(mH) | 3.5 |
| Resistenza di fase(ohm) | 3.5 |
| Corrente nominale (A) | 1 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 28 |
| Dimensioni telaio(mm) | 35x35 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | D-Cut |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 20.5 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 120 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
