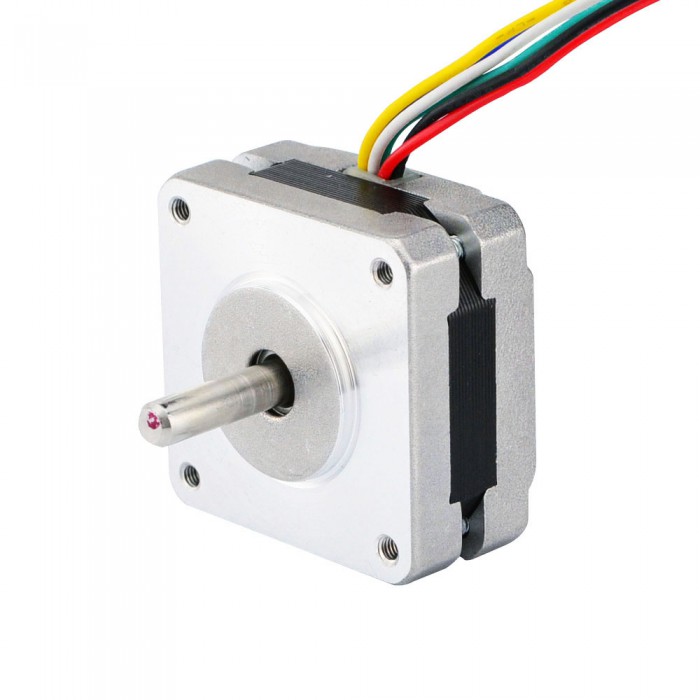

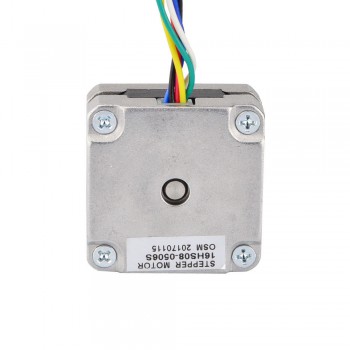

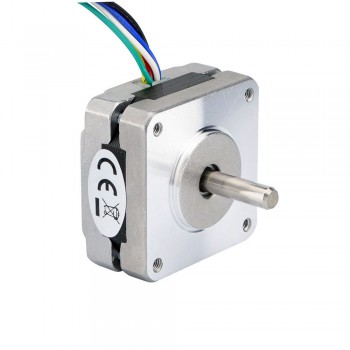

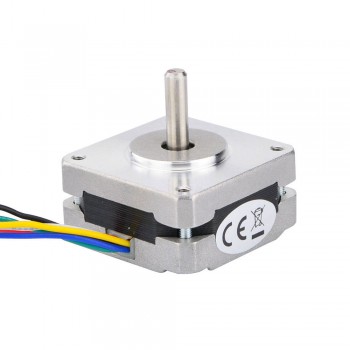

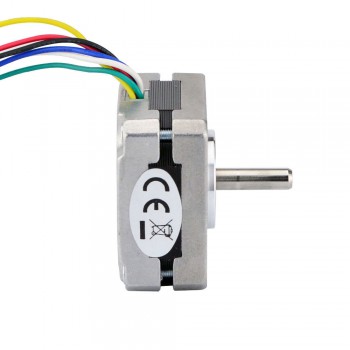

Motore passo-passo Nema 16 unipolare 1,8 gradi 8Ncm 0,5A 6,5V 39x39x20mm 6 fili
Questo motore passo-passo Unipolare Nema 16 con Angolo di passo 1,8 gradi e dimensioni 39x39x20mm. Ha 6 fili, ogni fase assorbe 0,5 A a 6.5V, con Coppia di tenuta 8Ncm (11.33oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 16HS08-0506S
- Tipo di motore: Unipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 8Ncm(11.33oz.in)
- Corrente/fase nominale: 0.5A
- Resistenza di fase: 14ohms
- Induttanza: 6.4mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 39 x 39mm
- Altezza del motore: 20mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta: 19mm
- Numero di cavi: 6
- Lunghezza del cavo: 300mm
- Peso: 120g
Connessione
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Nero
|
Giallo
|
Verde
|
Rosso
|
Bianco
|
Blu
|
Risorse
- Scheda tecnica completa: 16HS08-0506S.pdf
- Curva di coppia:16HS08-0506S_Torque_Curve.pdf
- 16HS08-0506S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Unipolare |
| Coppia di tenuta (Ncm) | 8 |
| Coppia di tenuta (oz.in) | 11.3 |
| Induttanza(mH) | 6.4 |
| Resistenza di fase(ohm) | 14 |
| Corrente nominale (A) | 0.5 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 20 |
| Dimensioni telaio(mm) | 39x39 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | O |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 19 |
| Numero di cavo | 6 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 120 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
