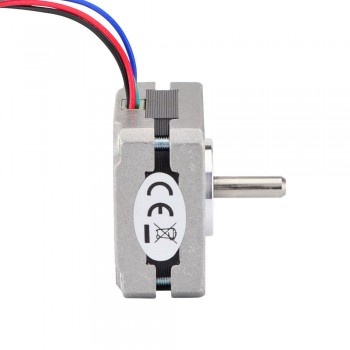

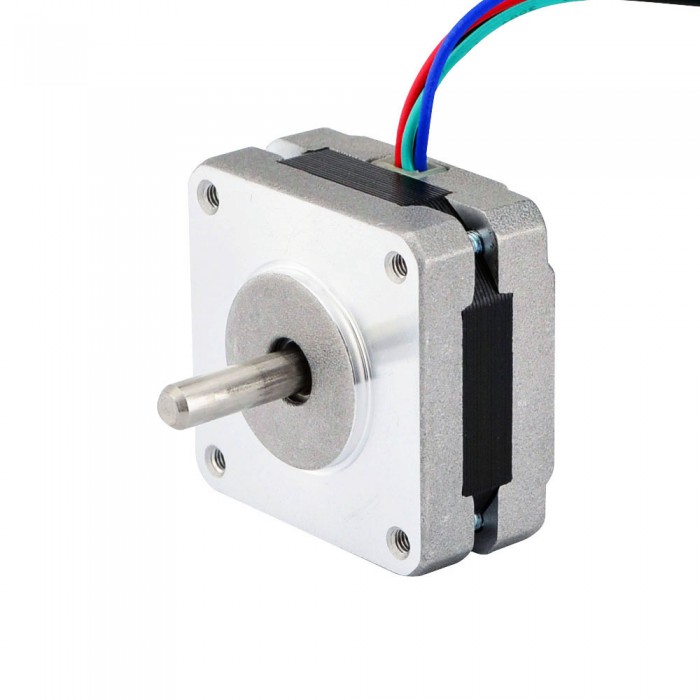

Motore passo-passo Nema 16 bipolare 1,8 gradi 8,7 Ncm 0,6 A 3,96 V 39x39x20 mm 4 fili
Questo motore passo-passo Nema 16 Bipolare con Angolo di passo 1,8 gradi e dimensioni 39x39x20mm. Ha 4 fili, ogni fase disegna 0.6A a 3.96V, con Coppia di tenuta 8.7Ncm (12.32oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 16HS08-0604S
- Tipo di motore: Bipolare
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 8.7Ncm(12.32oz.in)
- Corrente/fase nominale: 0.6A
- Resistenza di fase: 6.6ohms
- Induttanza : 8.5mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 39 x 39mm
- Altezza del motore: 20mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta: 18mm
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso: 120g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 16HS08-0604S.pdf
- Curva di coppia: 16HS08-0604S Torque Curve.pdf
- 16HS08-0604S.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 8.7 |
| Coppia di tenuta (oz.in) | 12.3 |
| Induttanza(mH) | 8.5 |
| Resistenza di fase(ohm) | 6.6 |
| Corrente nominale (A) | 0.6 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 20 |
| Dimensioni telaio(mm) | 39x39 |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero | O |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 18 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 300 |
| Peso(g) | 120 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
