Kit CNC a 3 assi 13,0 Nm 1,8 gradi Nema 34 Motore passo-passo, driver e alimentatore
-
Manuali e documentazione:
Scheda tecnica del motore:
Manuale del conducente:
Manuale di alimentazione:
Kit CNC a 3 assi 13,0 Nm 1,8 gradi Nema 34 Motore passo-passo, driver e alimentatore

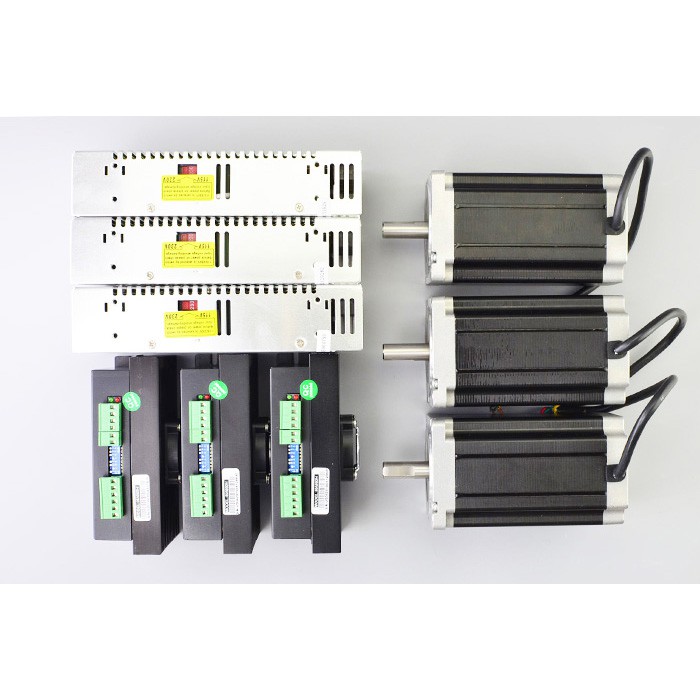

Questo kit CNC include:
3 x driver per motore passo-passo 2,4-7,2 A max 80 V CA o 110 V CC MA860H
3 x 13Nm (1841once pollici) di motore passo-passo Nema 34
3 x Alimentatore a commutazione 3 x 350 W 60 V 5,9 A 115/230 V;
Specifiche del driver:
Tensione di alimentazione fino a 80VAC o +110VDC
Corrente di uscita fino a 7,2 A
Tecnologia di autoregolazione
Tecnologia di controllo della corrente sinusoidale pura
Frequenza di ingresso impulsi fino a 300 KHz
Ingresso TTL compatibile e optoisolato
Riduzione automatica della corrente a vuoto
16 risoluzioni selezionabili in decimale e binario, fino a 51.200 passi/giro
Adatto per motori a 2 e 4 fasi
Protezione da cortocircuito, sovratensione, sovracorrente e cortocircuito;
Specifiche del motore
Codice produttore: 34HS59-5004S
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 13Nm(1841once pollici)
Corrente nominale/fase: 5A
Tensione: 5V
Resistenza di fase: 1ohm
Induttanza: 11 mH ± 20% (1 KHz)
Dimensioni della cornice: 86 x 86 mm
Lunghezza del corpo: 150 mm
Diametro albero: Φ14mm
Lunghezza dell'asta: 37 mm
Lunghezza taglio a D: 25 mm
Numero di cavi: 4
Lunghezza cavo: 500 mm
Peso: 5 kg
Connessione
A+ | A- | B+ | B- |
Rosso | Verde | Giallo | Blu |
Specifica di potenza
Uscita 60 V CC 5,9 A
Intervallo di tensione di ingresso CA: 93~132 V/176~264 V CA
115 V/230 V CA selezionato tramite interruttore
Raffreddamento ad aria forzata tramite ventola DC integrata
Ripple e imbardata a bassa uscita
Protezione da sovracorrente, sovratensione, cortocircuito e surriscaldamento
215*115*50mm (L*P*A)
