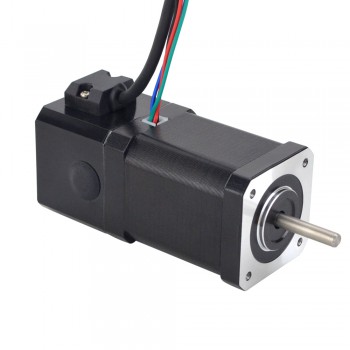

Motore passo-passo Nema 17 serie P 1,8 gradi 72 Ncm 2 fasi 2,0 A con freno elettromagnetico
Specifica Elettrica
- Codice Articolo del Costruttore: 17BK05-07
- Numero di fasi: 2
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 72 Ncm(101.98 oz.in)
- Corrente/fase nominale: 2.0 A
- Resistenza di fase: 1.75 ohms
- Induttanza: 4.0 mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 42 x 42 mm
- Altezza del motore: 60 mm
- Diametro dell'asse: Φ5 mm
- Lunghezza asta: 24 mm
- D-cut Lunghezza: 15 mm
- Number of Leads: 4
- Lunghezza del cavo: 450 mm
- Peso: 0.5 kg
Freno Connessioni
- Rosso--24V+
- Rosso--24V-
- 0.5Nm
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Nero
|
Verde
|
Rosso
|
Blu
|
Risorse
- Scheda tecnica completa: 17BK05-07.pdf
- Curva di coppia: 17BK05-07 Torque Curve.pdf
- 17BK05-07.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Coppia di tenuta (Ncm) | 72 |
| Coppia di tenuta (oz.in) | 101.98 |
| Induttanza(mH) | 4.0 |
| Lunghezza cavo(mm) | 450 |
| Dimensione della cornice | Nema 17 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 1.75 |
| Corrente nominale (A) | 2.0 |
| Diametro albero(mm) | 5 |
| Lunghezza dell'albero(mm) | 24 |
| Angolo di passo(°) | 1.8 |
| Numero di fasi | 2 |
| Specifiche del freno | |
| Tensione di guida(V) | 24 |
| Coppia di attrito statico(Nm) | 0.5 |
| Coppia di attrito statico(oz.in) | 70.82 |
