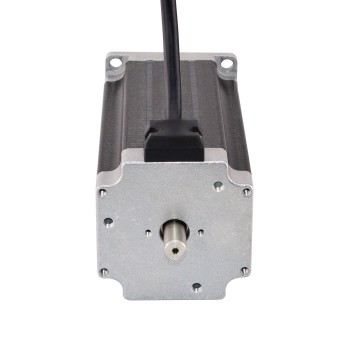

Motore passo-passo bialbero Nema 23 bipolare 3Nm 3.78V 4.2A 57x57x114mm 4 fili
Questo è un motore a doppio albero con un albero posteriore lungo 13,5 mm e il Diametro dell'albero è di 8 mm. I fori filettati sono disponibili sul cappuccio posteriore che può essere utilizzato per i freni, encoder per volantini.
Specifica Elettrica
- Codice Articolo del Costruttore: 23HS45-4204D
- Tipo di motore: Bipolar Stepper
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 2.8Nm (396.51oz.in)
- Corrente/fase nominale: 4.2A
- Resistenza di fase: 0.9ohms
- Induttanza: 3.8mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 57 x 57mm
- Altezza del motore: 113mm
- Diametro dell'asse: Φ8mm
- Lunghezza asta: 21mm
- D-Cut Lunghezza: 15mm
- lunghezza dell'asse posteriore: 13.5mm
- Diametro dell'asse posteriore: Φ8mm
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Verde
|
Giallo
|
Blu
|
Risorse
- Scheda tecnica completa: 23HS45-4204D.pdf
- Curva di coppia:23HS45-4204D_Torque_Curve.pdf
- 23HS45-4204D.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 280 |
| Coppia di tenuta (oz.in) | 396.5 |
| Induttanza(mH) | 3.8 |
| Resistenza di fase(ohm) | 0.9 |
| Corrente nominale (A) | 4.2 |
| Angolo di passo(°) | 1.8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 113 |
| Dimensioni telaio(mm) | 57x57 |
| Albero singolo/Albero doppio | Albero doppio |
| Tipo di albero | D-Cut |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 21 |
| Numero di cavo | 4 |
| Lunghezza cavo(mm) | 500 |
| Peso(g) | 1750 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
