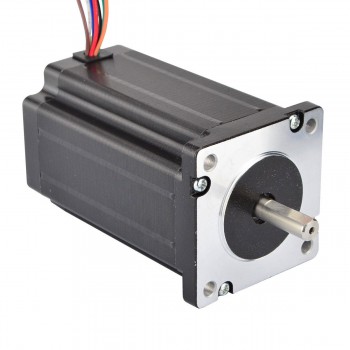

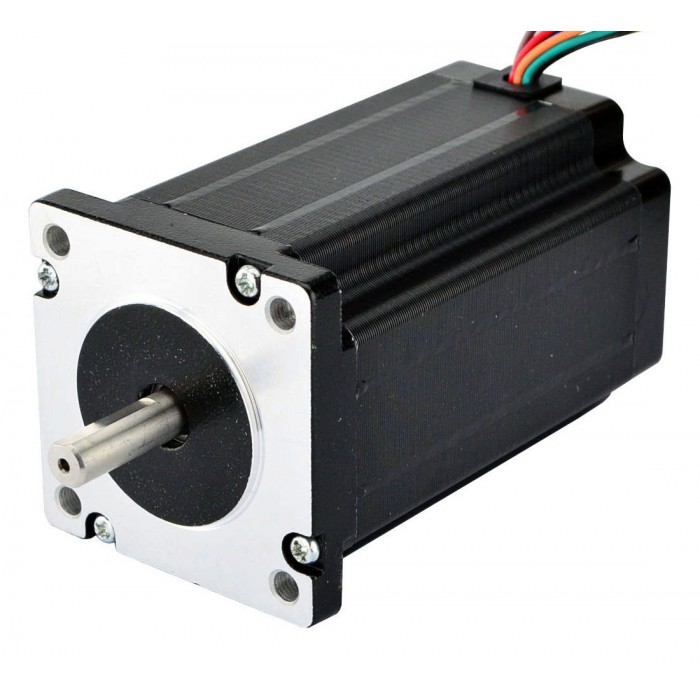

Doppio albero Nema Dimensione 24 Motore passo-passo 1,8 gradi 4 Nm Albero con taglio a D 8 fili
-
Manuali e documentazione:
Scheda tecnica completa:
Torque Curver:
Doppio albero Nema Dimensione 24 Motore passo-passo 1,8 gradi 4 Nm Albero con taglio a D 8 fili
Questo è il motore passo-passo nema 24 più potente, con Angolo di passo 1,8 gradi e dimensioni 60x60x100mm. Ha 8 fili, che hanno tre opzioni di connessione: Unipolare o Bipolare (seriale) o Bipolare (parallelo), puoi scegliere qualsiasi tipo come desideri. Un albero posteriore può montare encoder, volantino o uguali. La sua coppia di torsione raggiunge 2,8 Nm (397once pollici) con Connessione Unipolare e 3,4Nm(481,48once pollici) con Connessione Bipolare.
Specifica Elettrica
Codice Articolo del Costruttore: 24HS39-3008D
Tipo di motore: Unipolare / Bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta(Bipolare): 3,4Nm(481,48once pollici)
Coppia di tenuta(Unipolare): 2,8Nm(397once pollici)
Corrente nominale(Bipolare seriale): 2,12A
Corrente nominale(Bipolare Parallelo): 4,24A
Corrente nominale(Unipolare): 3,0A
Resistenza di fase(Bipolare seriale): 2,8ohms
Resistenza di fase(Bipolare Parallelo): 0,7ohms
Resistenza di fase(Unipolare): 1,4ohms
Induttanza(Bipolare seriale): 12,0mH ± 20%(1KHz)
Induttanza(Bipolare Parallelo): 3,0mH ± 20%(1KHz)
Induttanza(Unipolare): 3,0mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 60 x 60mm
Altezza del motore: 100mm
Diametro dell'asse: Φ8,0mm
Davanti Lunghezza asta: 24mm

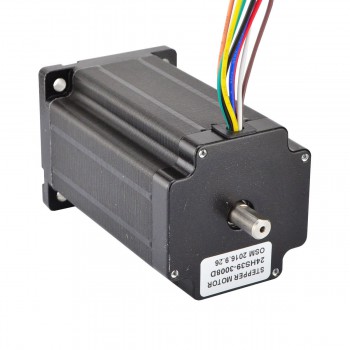

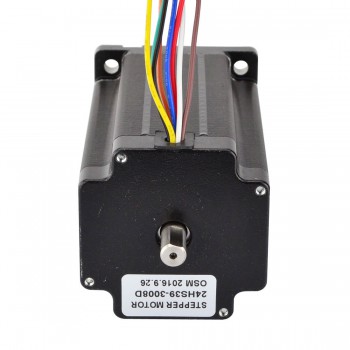

Posteriore Lunghezza asta: 13mm
Lunghezza taglio a D: 20mm
Numero di cavi: 8
Lunghezza del cavo: 400mm
Peso: 1,6kg
Connessione
| A+ | A- | C+ | C- | B+ | B- | D+ | D- |
| Rosso | Giallo | Nero | Blu | Bianco | Arancia | Verde | BRN |
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 400 |
| Coppia di tenuta (oz.in) | 566 |
| Induttanza(mH) | 3 |
| Resistenza di fase(ohm) | 0,7 |
| Corrente nominale (A) | 4,24 |
| Angolo di passo(°) | 1,8 |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 100 |
| Dimensioni telaio(mm) | 60x60 |
| Albero singolo/Albero doppio | Albero doppio |
| Tipo di albero | Taglio a D |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 24 |
| Numero di cavo | 8 |
| Lunghezza cavo(mm) | 400 |
| Peso(g) | 1600 |
- Connettori: Molex, Harwin, Tyco/AMP, JST ecc.
- Conduttori e cavi: Lunghezze speciali, Tubo protettivo
- Albero: rotondo, taglio a D, forato a croce, chiavetta, filettatura o cavo
- Avvolgimento: resistenza, induttanza, corrente nominale, ecc.
