Kit CNC motore passo-passo a 1 asse 4.0Nm 1,8 Gradi Nema 24 Motore passo-passo e driver
Questo kit CNC incluso:
- 1 x Driver passo-passo bifase per motore passo-passo NEMA23 NEMA24 NEMA34

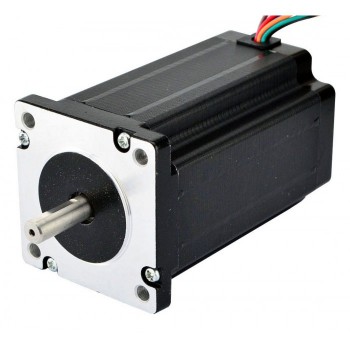

- 1 x Doppio albero Nema 24 Bipolare 4Nm (566 oz.in) 60x60x100mm 8 Wires
Specifiche del motore
- Codice Articolo del Costruttore: 24HS39-3008D
- Tipo di motore: Bipolare passo passo
- Angolo di passo: 1,8 gradi
- Coppia di tenuta(Bipolare): 4Nm(566oz.in)
- Coppia di tenuta(Unipolare): 2.8Nm(397oz.in)
- Corrente/fase nominale(Bipolare Parallel): 4.24A
- Corrente/fase nominale(Bipolare Serial): 2.12A
- Corrente/fase nominale(Unipolare): 3A
- Resistenza di fase(Bipolare Parallel): 0.7ohms
- Resistenza di fase(Bipolare Serial): 2.8ohms
- Resistenza di fase(Unipolare): 1.4ohms
- Induttanza(Bipolare Parallel): 3mH ± 20%(1KHz)
- Induttanza(Bipolare Serial): 12mH ± 20%(1KHz)
- Induttanza(Unipolare): 3mH ± 20%(1KHz)
- Dimensione telaio: 60 x 60mm
- Altezza del motore: 100mm
- Diametro dell'asse: Φ8mm
- Lunghezza asta: 24mm
- D-cut Lunghezza: 20mm
- Numero di cavi: 8
- Lunghezza del cavo: 400mm
- Peso: 1.6kg
Connessione
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Rosso
|
Giallo
|
Nero
|
Blu
|
Bianco
|
Arancia
|
Verde
|
BRN
|
Specifica del driver:
Caratteristiche:
Costruito con alta suddivisione, basse vibrazioni, bassa generazione di calore e funzionamento stabile a bassa velocità;
Compensazione della coppia a media e alta velocità;
Controllo vettoriale della corrente, elevata efficienza della corrente;
Controllo integrato di accelerazione e decelerazione per migliorare la fluidità dell'avvio e dell'arresto;
È possibile selezionare le modalità di controllo a impulso singolo e doppio;
Memoria della posizione operativa del motore;
Isolamento optoaccoppiatore differenziale del segnale di ingresso, compatibile con 5 V ~ 24 V;
Protezione da sovracorrente, protezione da sovratensione;
Rilevamento automatico, selezione flessibile del metodo di conteggio del fronte dell'impulso;
La luce verde indica il funzionamento, mentre la luce rossa indica protezione o offline;
Le impostazioni correnti del quadrante SW1-3 sono mostrate nella tabella seguente.
Specifiche elettriche:
Corrente di picco in uscita: 1,4 ~ 5,6 A
Tensione in ingresso: +18~60 VCC
Frequenza di ingresso a impulsi: 0~200kHz
Protezione:
a.Valore di azione della sovracorrente di picco 6A ±10%
b. Valore di azione della tensione di sovratensione 50VC
Velocità di comunicazione predefinita: 57,6 Kbps
Dimensioni complessive: 19,5x60x96 mm
Peso: circa 150 g
Ambiente operativo e altre specifiche (Tj = 25 ℃/77 ℉):
Raffreddamento: raffreddamento naturale o raffreddamento forzato
Ambiente: evitare polvere, nebbia d'olio e gas corrosivi
Umidità: 40%RH－90%RH
Temperatura operativa: 0 ℃ － 70 ℃
Vibrazione: 10-55 Hz/0,15 mm
Temperatura di conservazione: -20 ℃ － 80 ℃;
Risorse
Scheda tecnica completa: 24HS39-3008D.pdf
Curva di coppia del motore: 24HS39-3008D_Torque_Curve.pdf
Manuale del driver: OK2D656T User Manual.pdf
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Angolo di passo(°) | 1.8 |
| Lunghezza del corpo(mm) | 100 |
| Coppia di tenuta (Ncm) | 400 |
| Coppia di tenuta (oz.in) | 566.4 |
| Induttanza(mH) | 3 |
| Lunghezza cavo(mm) | 400 |
| Dimensione della cornice | Nema 24 |
| Numero di cavo | 8 |
| Resistenza di fase(ohm) | 0.7 |
| Corrente nominale (A) | 4.24 |
| Diametro albero(mm) | 8 |
| Lunghezza dell'albero(mm) | 24 |
| Specifiche del driver passo-passo | |
| Tensione di guida(V) | 20 - 50 |
| Corrente di uscita(A) | 1.8 - 5.6 |
| Microstep(Passi/giro) | 400 - 25600 |
| Massimo. Ingresso a impulsi(kHZ) | 200 |
| Larghezza di impulso(μs) | 2.5 |
| Specifica fisica | |
| Peso(g) | 2100 |
