Kit motore passo-passo a 1 asse 13,0 Nm 1,8 gradi Nema 34 Motore passo-passo e driver
-
Manuali e documentazione:
Scheda tecnica del motore:
Manuale del conducente:
Kit motore passo-passo a 1 asse 13,0 Nm 1,8 gradi Nema 34 Motore passo-passo e driver

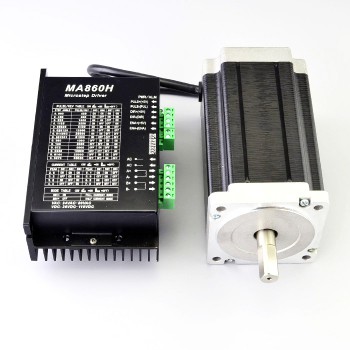

Questo kit CNC include:
1 driver per motore passo-passo 2,4-7,2 A max 80 V CA o 110 V CC MA860H
1 motore passo-passo Nema 34 CNC ad alta coppia 13Nm (1841once pollici) 5A 86x86x150mm
Specifiche del motore
Codice produttore: 34HS59-5004S
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 13Nm(1841once pollici)
Corrente nominale/fase: 5A
Tensione: 5V
Resistenza di fase: 1ohm
Induttanza: 11 mH ± 20% (1 KHz)
Dimensioni della cornice: 86 x 86 mm
Lunghezza del corpo: 150 mm
Diametro albero: Φ14mm
Lunghezza dell'asta: 37 mm
Lunghezza taglio a D: 25 mm
Numero di cavi: 4
Lunghezza cavo: 500 mm
Peso: 1,2 kg
Connessione
A+ | A- | B+ | B- |
Nero | Verde | Rosso | Blu |
Specifiche del driver
Tensione di alimentazione fino a 80VAC o +110VDC
Corrente di uscita fino a 7,2 A
Tecnologia di autoregolazione
Tecnologia di controllo della corrente sinusoidale pura
Frequenza di ingresso impulsi fino a 300 KHz
Ingresso TTL compatibile e optoisolato
Riduzione automatica della corrente a vuoto
16 risoluzioni selezionabili in decimale e binario, fino a 51.200 passi/giro
Adatto per motori a 2 e 4 fasi
Protezione da cortocircuito, sovratensione, sovracorrente e cortocircuito;
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche del motore | |
---|---|
Angolo di passo(°) | 1.8 |
Lunghezza del corpo(mm) | 150 |
Coppia di tenuta (Ncm) | 1300 |
Coppia di tenuta (oz.in) | 1841 |
Induttanza(mH) | 11 |
Lunghezza cavo(mm) | 500 |
Dimensione della cornice | Nema 34 |
Numero di cavo | 4 |
Resistenza di fase(ohm) | 1 |
Corrente nominale (A) | 5 |
Diametro albero(mm) | 14 |
Lunghezza dell'albero(mm) | 37 |
Specifiche del driver passo-passo | |
Tensione di guida(V) | 36 - 110VDC / 24 - 80VAC |
Corrente di uscita(A) | 2.6 - 7.2 |
Microstep(Passi/giro) | 400 - 51200 |
Massimo. Ingresso a impulsi(kHZ) | 300 |
Larghezza di impulso(μs) | 1.5 |
Specifica fisica | |
Peso(g) | 6300 |
