Kit CNC motore passo-passo ad anello chiuso 1 asse 1,9 Nm 1,8 gradi Nema 23 motore e driver
-
Manuali e documentazione:
Scheda tecnica del motore:
Manuale del conducente:
Kit CNC motore passo-passo ad anello chiuso 1 asse 1,9 Nm 1,8 gradi Nema 23 motore e driver
Questo kit CNC include:
1 x Driver passo-passo ad anello chiuso 0~5.6A 18~70VDC per motore passo-passo Nema 17, Nema 23, Nema 24

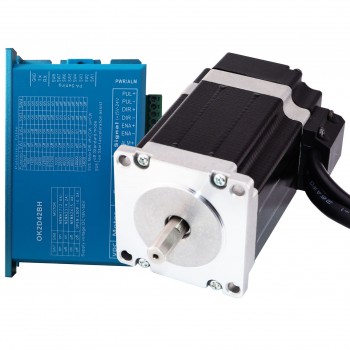

1 x 1,9Nm[269once pollici] Nema 23 Motore passo-passo ad anello chiuso con codificatore 1000CPR
Specifiche del motore:
Codice produttore: 23HS30-2804D-E1000
Tipo di motore: passo-passo bipolare
Angolo di passo: 1,8 gradi
Coppia di tenuta: 1,9 Nm (269once pollici)
Corrente/fase nominale: 2,8 A
Tensione: 3,2 V
Resistenza di fase: 1,13 ohm
Induttanza: 5,4 mH ± 20% (1 KHz)
Dimensioni della cornice: 57 x 57 mm
Lunghezza del corpo: 76 mm
Diametro albero: Φ6,35 mm
Lunghezza albero: 21 mm
Lunghezza taglio a D: 15 mm
Numero di cavi: 4
Lunghezza cavo: 500 mm
Peso: 1,2 kg
Connessione
A+ | A- | B+ | B- |
Nero | Verde | Rosso | Blu |

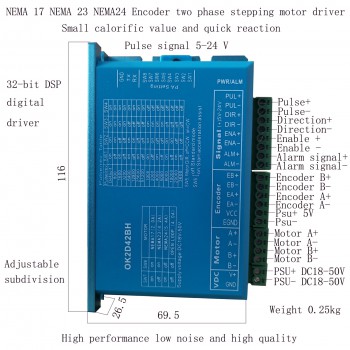

Specifiche del driver
Parametri di prestazione:
Adozione del nuovo chip DSP dual-core dedicato al controllo motore a 32 bit;
Adozione di algoritmi avanzati di controllo vettoriale della corrente, della velocità e della posizione ad anello chiuso;
Il rapporto corrente statica e corrente dinamica può essere impostato automaticamente;
Il motore è dotato di un encoder ad precisione da 1000 linee;
Ingresso segnale differenziale isolato da fotoaccoppiatore;
La frequenza di risposta all'impulso può raggiungere fino a 300 KHZ;
Suddiviso in 16 impostazioni (400~51200) per soddisfare le esigenze della maggior parte dei clienti;
Ha diverse funzioni di protezione come sovracorrente, sovratensione, velocità eccessiva, surriscaldamento ed errore di tracciamento eccessivo.
Specifiche:
Modello:OK2D42BH
Corrente di picco in uscita: 0 ~ 5,6 A
Tensione in ingresso: +18~70 V CC (tipico 36 V CC)
Corrente del segnale logico: 7~16 mA (tipico 10 mA)
Frequenza di ingresso a impulsi: 0~200kHz
Micropasso (passi/giro): 400~51200 ppr
Corrente dell'encoder: 50 mA
Resistenza di isolamento: 500 MΩ
Peso: 580 g;
Ambiente operativo e altre specifiche:
Raffreddamento: raffreddamento naturale o raffreddamento forzato
Ambiente: evitare polvere, nebbia d'olio e gas corrosivi
Temperatura ambiente: 0℃ - 50℃
Umidità: <80% RH (senza condensa, senza brina)
Temperatura operativa: 70 ℃ MAX
Vibrazione: 5,9 m/s2Max
Temperatura di conservazione: -20℃ -+80℃;
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche del motore | |
---|---|
Angolo di passo(°) | 1.8 |
Lunghezza del corpo(mm) | 76 |
Coppia di tenuta (Ncm) | 189 |
Coppia di tenuta (oz.in) | 267.6 |
Induttanza(mH) | 5.4 |
Lunghezza cavo(mm) | 500 |
Dimensione della cornice | Nema 23 |
Numero di cavo | 4 |
Resistenza di fase(ohm) | 1.13 |
Corrente nominale (A) | 2.8 |
Diametro albero(mm) | 8 |
Lunghezza dell'albero(mm) | 21 |
Specifiche elettriche | |
Frequenza di uscita(MHz) | ≤1 |
Specifiche del driver passo-passo | |
Tensione di guida(V) | 24 - 48 |
Corrente di uscita(A) | 0 - 8 |
Microstep(Passi/giro) | 400 - 51200 |
Massimo. Ingresso a impulsi(kHZ) | 200 |
Larghezza di impulso(μs) | 2.5 |
Specifiche dell'encoder | |
Tensione nominale(V) | 5 |
Corrente di uscita(mA) | 55 |
Risoluzione(CPR) | 1000 |
Canali del segnale di uscita | 2 canali |
Velocità di marcia(rpm) | ≤5000 |
IP Protection | IP20 |
Specifica fisica | |
Peso(g) | 2000 |
