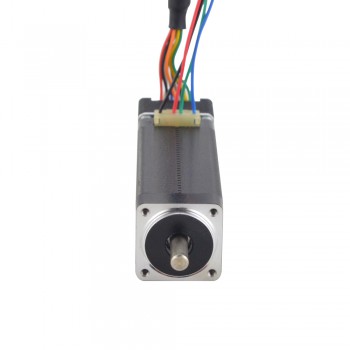

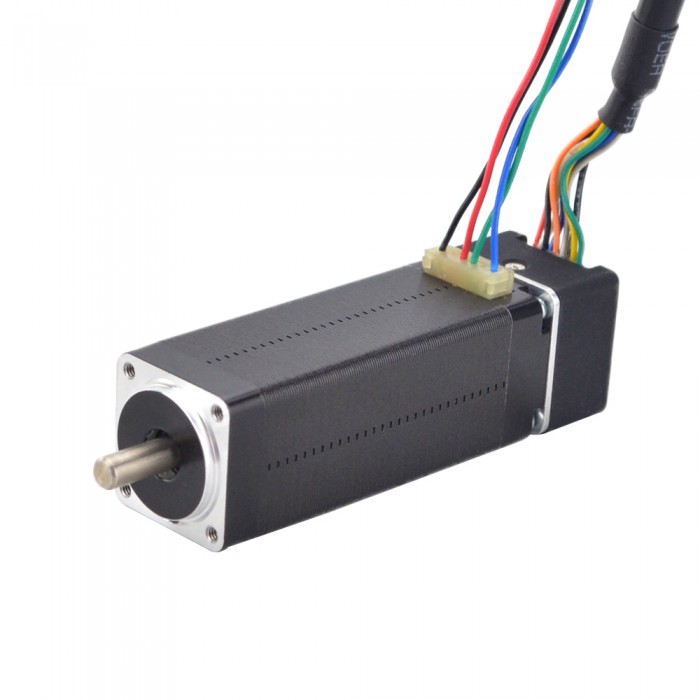

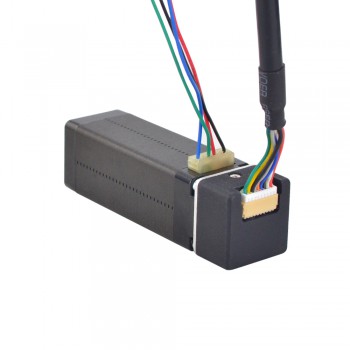

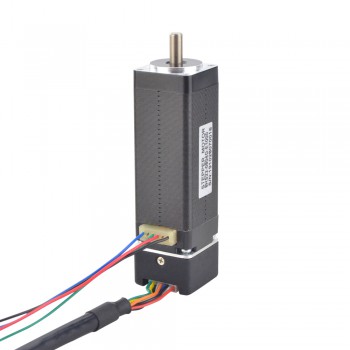

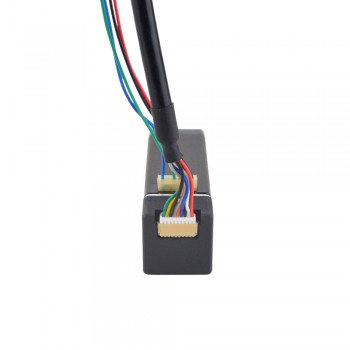

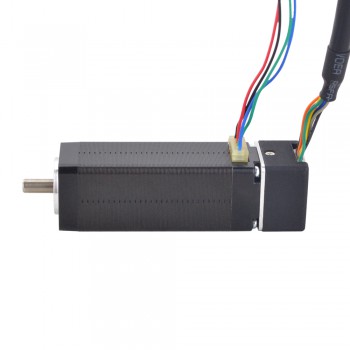

Motore passo-passo a circuito chiuso Nema 8 1,8 gradi 0,054 Nm 0,8 A 2 fasi con codificatore 1000CPR
Specifica Elettrica
- Codice Articolo del Costruttore: 8HS22-0804D-E1000
- Numero Di Fase: 2
- Angolo di passo: 1,8Gradi
- Coppia di tenuta: 0.054Nm(7.65oz.in)
- Corrente/fase nominale: 0.8A
- Resistenza di fase: 8.5ohms± 10%
- Induttanza: 5.6mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 20 x 20mm
- Altezza del motore: 68mm
- Diametro dell'asse: Φ4mm
- Lunghezza asta: 10mm
- Lunghezza del cavo: 300mm
- Peso: 123g
Specifiche dell'encoder
- Tipo di circuito di uscita: Differential type
- Tipo di encoder: Ottico incrementale
- Risoluzione dell'encoder: 1000PPR(4000CPR)
- Canali del segnale di uscita: 3 channels
- Tensione di alimentazione min: 4.5V
- Tensione di alimentazione max: 5.5V
- Corrente di uscita: 100mA MAX
- Uscita ad alta tensione: ≥Vcc-0.4V
- Uscita a bassa tensione: ≤0.4V
- Frequenza di uscita max: 1.85MHZ
Connessione
|
PIN
|
1
|
2
|
3
|
4
|
|
Motor
|
A+
|
A-
|
B+
|
B-
|
|
PIN
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
Encoder
|
EA+
|
VCC
|
GND
|
NC
|
NC
|
EB+
|
EB-
|
EA-
|
NC
|
Risorse
- Scheda tecnica completa: 8HS22-0804D-E1000.pdf
- 8HS22-0804D-E1000.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 5.4 |
| Coppia di tenuta (oz.in) | 7.65 |
| Induttanza(mH) | 5.6 |
| Lunghezza cavo(mm) | 300 |
| Dimensione della cornice | Nema 8 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 8.5 |
| Corrente nominale (A) | 0.8 |
| Diametro albero(mm) | 4 |
| Lunghezza dell'albero(mm) | 10 |
| Angolo di passo(°) | 1.8 |
| Specifiche dell'encoder | |
| Corrente di uscita(mA) | 55 |
| Frequenza di uscita | ≤1MHz |
| Tensione nominale(V) | 5 |
| Risoluzione(CPR) | 1000 |
| Canali del segnale di uscita | 3 canali |
