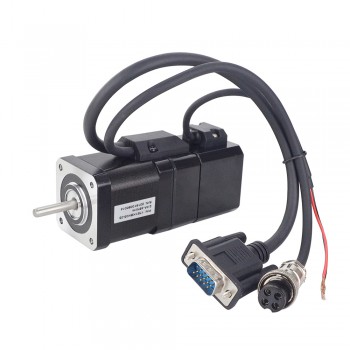

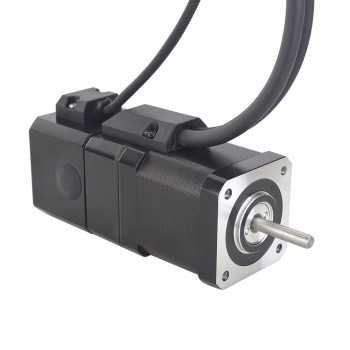

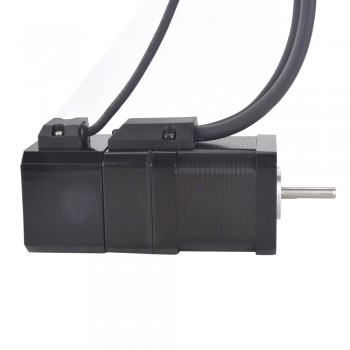

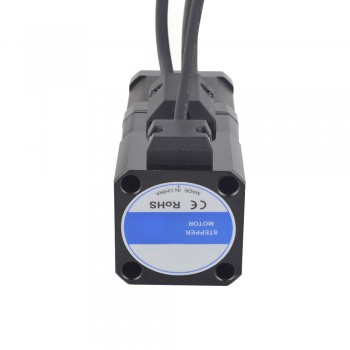

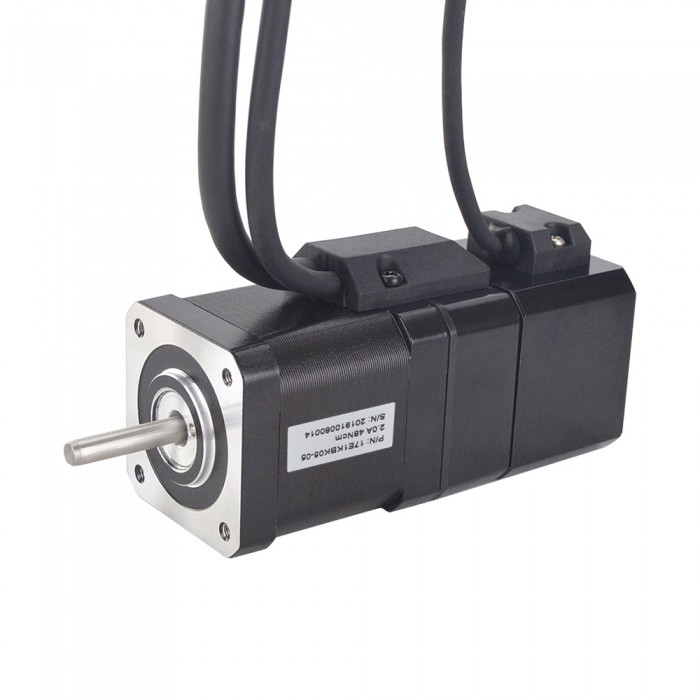

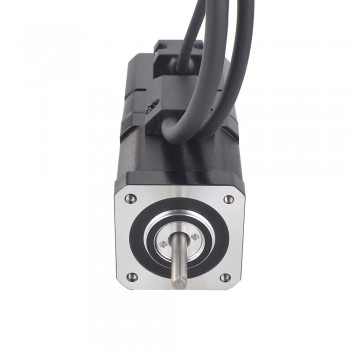

Motore passo-passo ad anello chiuso Nema 17 serie P 1,8 gradi 48Ncm 2A 2 fasi con freno elettromagnetico
Specifica Elettrica
- Codice Articolo del Costruttore: 17E1KBK05-05
- Numero di fasi: 2
- Angolo di passo: 1,8 gradi
- Coppia di tenuta: 48 Ncm(67.99 oz.in)
- Corrente/fase nominale: 2.0 A
- Resistenza di fase: 1.35 ohms
- Induttanza: 2.8 mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 42 x 42 mm
- Altezza del motore: 48 mm
- Diametro dell'asse: Φ5 mm
- Lunghezza asta: 24 mm
- D-cut Lunghezza: 15 mm
- Lunghezza del cavo: 270 mm
- Peso: 0.36 kg
Specifiche dell'encoder
- Tipo di circuito di uscita: Differential type
- Tipo di encoder: incrementale
- Canali del segnale di uscita: 2 channels
- Tensione di alimentazione min: 5V
- Tensione di alimentazione max: 5V
- Uscita ad alta tensione: <4V
- Uscita a bassa tensione: <1V
Freno Connessioni
- Rosso--24V+
- Rosso--24V-
- 0.5Nm

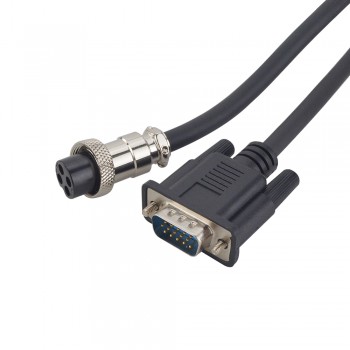

Connessione
PIN
|
1
|
2
|
3
|
4
|
Motor
|
A+
|
A-
|
B+
|
B-
|
PIN
|
2
|
3
|
1
|
13
|
11
|
12
|
Encoder
|
VCC
|
EGND
|
EA+
|
EA-
|
EB+
|
EB-
|
Risorse
- Scheda tecnica completa: 17E1KBK05-05.pdf
- Curva di coppia: 17E1KBK05-05 Torque Curve.pdf
- 17E1KBK05-05.STEP
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
Specifiche del motore | |
---|---|
Coppia di tenuta (Ncm) | 48 |
Coppia di tenuta (oz.in) | 67.99 |
Induttanza(mH) | 2.8 |
Lunghezza cavo(mm) | 270 |
Dimensione della cornice | Nema 17 |
Resistenza di fase(ohm) | 1.35 |
Corrente nominale (A) | 2 |
Diametro albero(mm) | 5 |
Lunghezza dell'albero(mm) | 24 |
Angolo di passo(°) | 1.8 |
Numero di fasi | 2 |
Specifiche del freno | |
Tensione di guida(V) | 24 |
Coppia di attrito statico(Nm) | 0.5 |
Coppia di attrito statico(oz.in) | 70.82 |
Specifiche dell'encoder | |
Risoluzione(CPR) | 1000 |
Canali del segnale di uscita | 2 canali |
