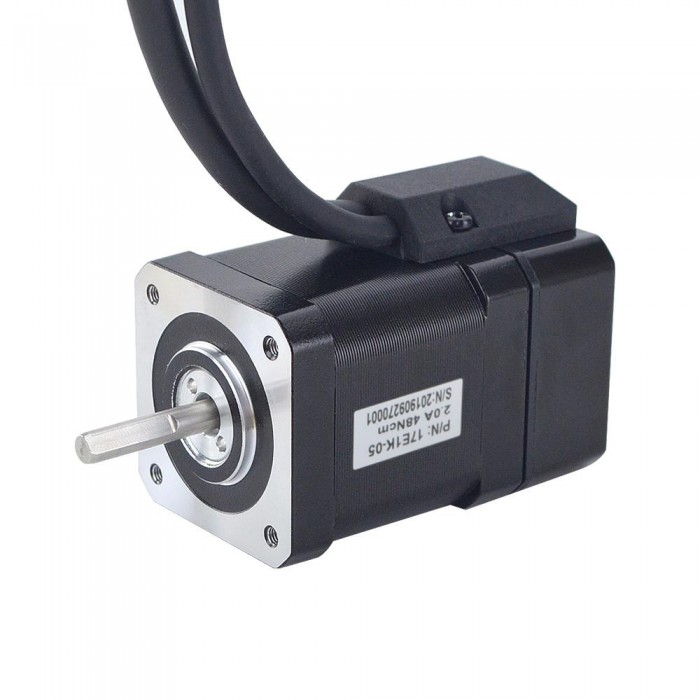

Nema 17 motore passo-passo ad anello chiuso serie P 1,8 gradi 48 Ncm 2,0 Ain con codificatore 1000 CPR 2 fasi

Nema 17 motore passo-passo ad anello chiuso serie P 1,8 gradi 48 Ncm 2,0 Ain con codificatore 1000 CPR 2 fasi
Numero del prodotto:17E1K-05
Scrivi una recensione
Prezzo per Unità:€44.50(IVA esclusa)
Quantità:- +

Più acquisti, più risparmi!
5 - 9 10 - 49 50 - 99 100 - Max
€42.27 €41.38 €40.05 €37.82
Aggiungi al carrello
Potrebbe anche interessarti

Nema 17 motore passo-passo ad anello chiuso serie P 1,8 gradi 48 Ncm 2,0 Ain con codificatore 1000 CPR 2 fasi



Specifica Elettrica

Codice Articolo del Costruttore: 17E1K-05

Numero di fasi: 2

Angolo di passo: 1,8Gradi

Coppia di tenuta: 48Ncm(67,97 once pollici)

Corrente/fase nominale: 2,0A

Resistenza di fase: 1,35ohms

Induttanza: 2,8mH ± 20%(1KHz)



Specifica Fisica

Dimensione telaio: 42 x 42mm

Altezza del motore: 68mm

Diametro dell'asse: Φ5mm

Lunghezza asta: 24mm

Lunghezza taglio a D: 15mm

Lunghezza del cavo: 270mm

Peso: 0,36kg



Specifiche dell'encoder

Tipo di circuito di uscita: Tipo differenziale

Tipo di encoder: Ottico incrementale

Risoluzione dell'encoder: 1000PPR(4000CPR)

Canali del segnale di uscita: 2 canali

Tensione di alimentazione min: 5V

Tensione di alimentazione max: 5V

Uscita ad alta tensione: <4V

Uscita a bassa tensione: <1V



Connessione

PIN 1 2 3 4
Motor A+ A- B+ B-



PIN 2 3 1 13 11 12
Encoder VCC EGND EA+ EA- EB+ EB-
Specifiche del motore
Coppia di tenuta (Ncm) 48
Coppia di tenuta (oz.in) 67,99
Induttanza(mH) 2,8
Lunghezza cavo(mm) 270
Dimensione della cornice Nema 17
Resistenza di fase(ohm) 1,35
Corrente nominale (A) 2,0
Diametro albero(mm) 5
Lunghezza dell'albero(mm) 24
Angolo di passo(°) 1,8
Numero di fasi 2
Specifiche dell'encoder
Risoluzione(CPR) 1000
Canali del segnale di uscita 2 canali
