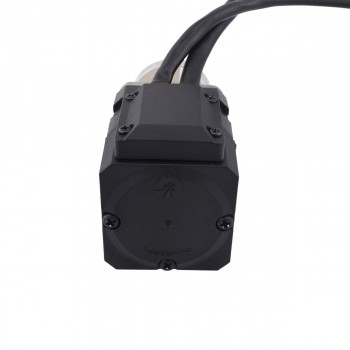

Motore passo-passo con riduttore Nema 17 Lunghezza=34mm 1,8 gradi 0,22Nm 12V con encoder 27:1 1000CPR
- Manuali e documentazione: Scheda tecnica del motore:
Motore passo-passo con riduttore Nema 17 Lunghezza=34mm 1,8 gradi 0,22Nm 12V con encoder 27:1 1000CPR
Specifiche del motore
Codice produttore: 17HS13-0404D-PG27-E1000
Tipo di motore: passo-passo bipolare
Angolo di passo senza cambio: 1,8 gradi
Coppia di tenuta senza cambio: 0,22 Nm (31,16 once in)
Corrente/fase nominale: 0,40 A
Resistenza di fase: 30 ohm
Tensione: 12,00 V
Induttanza: 27 mH ± 20% (1 KHz)
Numero di cavi: 4
Lunghezza cavo: 500 mm
Specifiche del cambio:
Tipo di cambio: planetario
Lunghezza del cambio: 35 mm
Rapporto di trasmissione: 26,85
Efficienza: 81%
Diametro dell'albero: Φ6mm
Lunghezza albero: 18 mm
Gioco a vuoto: <=1Gradi
Coppia massima ammissibile: 3Nm(424.92once pollici)
Momento di coppia ammissibile: 5Nm(708.2once pollici)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N
Specifiche dell'encoder
Tensione di pilotaggio: da 4,5 V a 5,5 V
Corrente di uscita: 20 mA
Risoluzione: 1000cpr
Segnale di uscita: 2 canali
Diametro foro: Φ5mm
Frequenza di uscita: ≤60 MHz
Velocità di marcia: ≤3600 giri/min
Protezione IP: IP20;

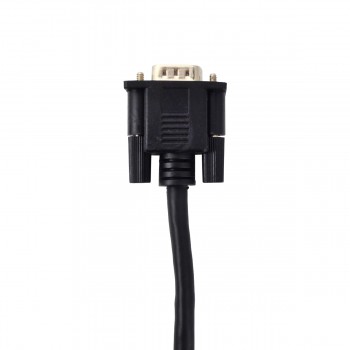

Connessione
| A+ | A- | B+ | B- |
| Verde | Nero | Rosso | Blu |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta (Ncm) | 26 |
| Coppia di tenuta (oz.in) | 36.826 |
| Induttanza(mH) | 37 |
| Lunghezza cavo(mm) | 500 |
| Dimensione della cornice | Nema 17 |
| Numero di cavo | 4 |
| Resistenza di fase(ohm) | 30 |
| Corrente nominale (A) | 0.4 |
| Diametro albero(mm) | 6 |
| Lunghezza dell'albero(mm) | 18 |
| Angolo di passo(°) | 1.8 |
| Specifiche dell'encoder | |
| IP Protection | IP20 |
| Corrente di uscita(mA) | 20 |
| Frequenza di uscita | ≤60KHz |
| Tensione nominale(V) | 5 |
| Risoluzione(CPR) | 1000 |
| Velocità di marcia(rpm) | ≤3600rpm |
