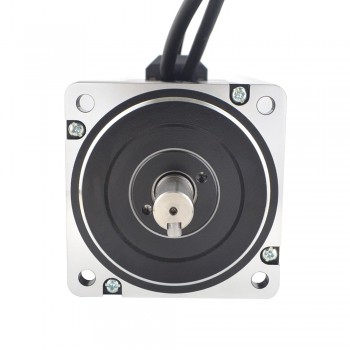

Nema 34 motore passo-passo ad anello chiuso serie P 1,8 gradi 8,5 Nm 6,0 A 2 fasi con freno elettromagnetico
-
Manuali e documentazione:
Scheda tecnica completa:
Curva di coppia:
Nema 34 motore passo-passo ad anello chiuso serie P 1,8 gradi 8,5 Nm 6,0 A 2 fasi con freno elettromagnetico
Specifica Elettrica
Codice Articolo del Costruttore: 34E1KBK50-85
Numero di fasi: 2
Angolo di passo: 1,8 gradi
Coppia di tenuta: 8.5 Nm(1203.94 once pollici)
Corrente/fase nominale: 6.0 A
Resistenza di fase: 0.54 ohms
Induttanza: 5.0 mH ± 20%(1KHz)
Specifica Fisica
Dimensione telaio: 86 x 86 mm
Altezza del motore: 112.3 mm
Diametro dell'asse: Φ14 mm
Lunghezza asta: 37 mm
Lunghezza della sede della chiavetta: 25 mm
Numero di piombo: 4
Lunghezza del cavo: 270 mm
Peso: 3.6 kg
Specifiche dell'encoder
Tipo di circuito di uscita: Tipo differenziale
Tipo di encoder: incrementale
Canali del segnale di uscita: 2 canali
Tensione di alimentazione min: 5V
Tensione di alimentazione max: 5V
Uscita ad alta tensione: ＜4V
Uscita a bassa tensione: ＜1V
Freno Connessioni
Rosso--24V+
Rosso--24V-
5.0Nm
Connessione
| PIN | 1 | 2 | 3 | 4 |
| Motor | A+ | A- | B+ | B- |
| PIN | 2 | 3 | 1 | 13 | 11 | 12 |
| Encoder | VCC | EGND | EA+ | EA- | EB+ | EB- |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche del motore | |
|---|---|
| Coppia di tenuta (Ncm) | 850 |
| Coppia di tenuta (oz.in) | 1203.94 |
| Induttanza(mH) | 5 |
| Lunghezza cavo(mm) | 270 |
| Dimensione della cornice | Nema 34 |
| Resistenza di fase(ohm) | 0.54 |
| Corrente nominale (A) | 6 |
| Diametro albero(mm) | 14 |
| Lunghezza dell'albero(mm) | 37 |
| Angolo di passo(°) | 1.8 |
| Numero di fasi | 2 |
| Specifiche del freno | |
| Tensione di guida(V) | 24 |
| Coppia di attrito statico(Nm) | 5 |
| Coppia di attrito statico(oz.in) | 708.2 |
| Specifiche dell'encoder | |
| Risoluzione(CPR) | 1000 |
| Canali del segnale di uscita | 2 canali |
- Tag:
- Nema
