Attuatore lineare per motore passo-passo Acme esterno NEMA 8 0,5 A 1,8 gradi 0,02 Nm 38,2 mm Stack Lead Revolution 2 mm (0,07874") Vite di comando 100 mm
-
Manuali e documentazione:
Attuatore lineare per motore passo-passo Acme esterno NEMA 8 0,5 A 1,8 gradi 0,02 Nm 38,2 mm Stack Lead Revolution 2 mm (0,07874") Vite di comando 100 mm

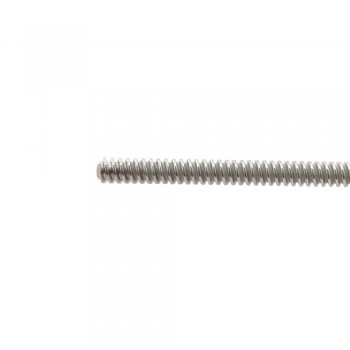

Questo modello è un motore passo-passo lineare a vite Nema 8 ACME con un'altezza del motore di 38,2 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 0,5 A. È integrato con un diametro di 3,5 mm (0,1378"), una lunghezza della vite ACME di 100 mm (3,937") e un dado a vite POM, la corsa lineare è di 2 mm (0,07874") per giro.
Specifica Elettrica
Codice Articolo del Costruttore: 8E15S0504AC5-100RS
Tipo di motore: Esterno(ACME)
Angolo di passo: 1.8°
Tenendo la coppia: 0.02Nm(2.83once pollici)
Corrente/fase nominale: 0.5A
Resistenza di fase: 12.5ohms
Induttanza: 4.5mH±20%(1KHz)
Specifica Fisica
Dimensione telaio: 20 x 20mm
Altezza del motore: 38.2mm
Lunghezza della vite di piombo: 100mm(3.937")
Diametro della vite di piombo: Φ3.5mm(0.1378")
Risoluzione/Passo: 0.01mm(0.0003937")
Passo Vite: 2mm(0.07874")
Numero di cavi: 4
Numero di avviamenti di thread: 2
Lunghezza del cavo: 300mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/bianco | Verde | Verde/Bianco |
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 4.5 |
| Resistenza di fase(ohm) | 12.5 |
| Corrente nominale (A) | 0.5 |
| Angolo di passo(deg.) | 1.8 |
| Tipo di motore lineare | Esterno(Acme) |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 38.2 |
| Dimensioni telaio(mm) | Nema 08 (20 x 20) |
| Lunghezza cavo(mm) | 300 |
| Diametro vite di comando(mm) | 3.5 |
| Lunghezza vite di comando(mm) | 100 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 2 |
| Risoluzione/Passo(mm) | 0.01 |
| Classificazione IP | 40 |
