Motore passo-passo lineare ibrido con vite a sfere esterna NEMA 17 1,5 A 1,8 gradi 0,3 Nm Rivoluzione piombo 1 mm (0,03937") Vite di comando 150 mm
Motore passo-passo lineare ibrido con vite a sfere esterna NEMA 17 1,5 A 1,8 gradi 0,3 Nm Rivoluzione piombo 1 mm (0,03937") Vite di comando 150 mm

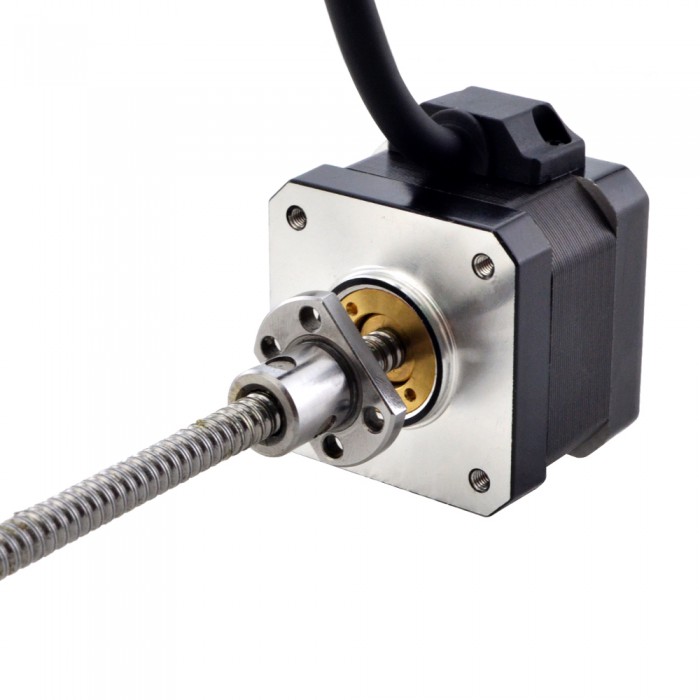

Questo modello è un motore passo-passo lineare a vite a ricircolo di sfere Nema 17 con una lunghezza del corpo di 34 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 1,5 A. È integrato con una vite a ricircolo di sfere da 6 mm (0,2362") di diametro e 150 mm (5,9055") di lunghezza e un acciaio dado a vite, la corsa lineare è di 1 mm (0,03937 ") per giro. Ha le caratteristiche di alte prestazioni, lunga durata, bassa rumorosità e alta efficienza.
Specifiche elettriche
Codice produttore: 17E13S1504BSM5-150RS
Tipo di motore: esterno (vite a ricircolo di sfere)
Angolo di passo: 1,8°
Coppia di tenuta: 0,3 Nm (42,48 once in)
Corrente/fase nominale: 1,5 A
Resistenza di fase: 1,8 ohm
Induttanza: 2,2 mH ± 20% (1 KHz)
Grado di precisione: C7
Specifica fisica
Dimensioni della cornice: 42 x 42 mm
Lunghezza del corpo: 34 mm
Lunghezza della vite di comando: 150 mm (5,9055")
Diametro vite di comando: Φ6mm(0.2362")
Passo/passo: 0,005 mm (0,0001969")
Piombo Corsa/Giro: 1mm(0.03937")
Numero di cavi: 4
Lunghezza cavo: 500 mm
Connessione
| A+ | A- | B+ | B- |
| Rosso | Rosso/Bianco | Verde | Verde/Bianco |
Risorse
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 2.2 |
| Resistenza di fase(ohm) | 1.8 |
| Corrente nominale (A) | 1.5 |
| Angolo di passo(deg.) | 1.8 |
| Tipo di motore lineare | Esterno(Vite a sfera) |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 34 |
| Dimensioni telaio(mm) | Nema 17 (42 x 42) |
| Lunghezza cavo(mm) | 500 |
| Diametro vite di comando(mm) | 6 |
| Lunghezza vite di comando(mm) | 150 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 1 |
| Risoluzione/Passo(mm) | 0.005 |
| Classificazione IP | 40 |
