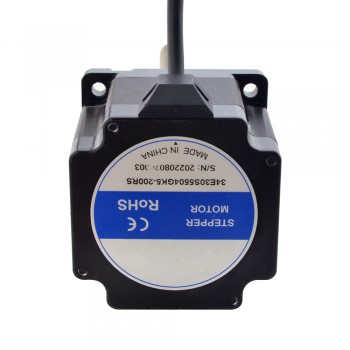

Attuatore motore passo-passo lineare ibrido Acme esterno NEMA 34 1,8 gradi 4,5Nm 5,5A 75mm Stack Lead Revolution 2,54mm(0.1") Vite di comando 200mm
Questo modello è un motore passo-passo lineare a vite ACME Nema 34 con un'altezza del motore di 76 mm, un angolo di passo di 1,8 gradi e una corrente nominale di 5,5 A. È integrato con un diametro di Φ15,875 mm (0,625"), una lunghezza della vite ACME di 200 mm (7,8740") e un dado a vite POM, la corsa lineare è di 2,54 mm (0,1") per giro. Ha le caratteristiche di alte prestazioni, lunga vita, basso rumore e alta efficienza.
Specifica Elettrica
- Codice Articolo del Costruttore: 34E30S5504GK5-200RS
- Tipo di motore: External(ACME)
- Angolo di passo: 1.8°
- Tenendo la coppia: 4.5Nm(637.38oz.in)
- Corrente/fase nominale: 5.5A
- Resistenza di fase: 0.5ohms
- Induttanza: 4.5mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 86 x 86mm
- Altezza del motore: 76mm
- Lunghezza della vite di piombo: 200mm(7.8740")
- Diametro della vite di piombo: Φ15.875mm(0.625")
- Risoluzione/Passo: 0.0127mm(0.0005")
- Passo Vite: 2.54mm(0.1")
- Numero di cavi: 4
- Numero di avviamenti di thread: 1
- Lunghezza del cavo: 500mm
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Rosso
|
Rosso/bianco
|
Verde
|
Verde/Bianco
|
Risorse
Motore passo-passo e servomotore in vendita online con qualità garantita e prezzo competitivo su Oystepper.it!
| Specifiche elettriche | |
|---|---|
| Bipolare/Unipolare | Bipolare |
| Induttanza(mH) | 4.5 |
| Resistenza di fase(ohm) | 0.5 |
| Corrente nominale (A) | 5.5 |
| Angolo di passo(deg.) | 1.8 |
| Tipo di motore lineare | Esterno(Acme) |
| Specifica fisica | |
| Lunghezza del corpo(mm) | 76 |
| Dimensioni telaio(mm) | Nema 34 (76 x 76) |
| Lunghezza cavo(mm) | 500 |
| Diametro vite di comando(mm) | 15.875 |
| Lunghezza vite di comando(mm) | 200 |
| Numero di cavo | 4 |
| Passo Vite(mm) | 2.54 |
| Risoluzione/Passo(mm) | 0.0127 |
| Classificazione IP | 40 |
